QS3861数字总线开关芯片的简述及特征应用

2025/9/5 14:44:43

浏览次数: 1

QS3861提供一组10个高速CMOS TTL兼容总线开关。QS3861的低导通电阻（5欧姆）允许在不增加传播延迟和不产生额外接地反弹噪声的情况下连接输入。总线启用（BE）信号打开开关。QS3861在-40℃至+85℃下工作。

特征

•增强型N沟道FET，Vcc无固有二极管

•5Ω双向开关将输入连接到输出

•零传播延迟，零地面反弹

•所有开关和控制输入上的欠调钳位二极管

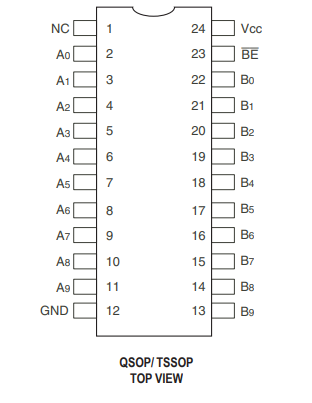

•提供QSOP和TSSOP

应用

•热插拔、热对接

•电压转换（5V至3.3V）

•节能

•电容减小和漂移

•总线隔离

•时钟门控
