QPA9121高峰值功率驱动放大器的简述及特征应用

2025/9/11 14:46:58
浏览次数: 4

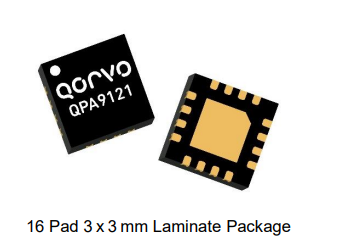

QPA9121是一款宽带、高增益、高峰值功率驱动放大器。通过Qorvo的GaAs HBT工艺，该放大器在2.6GHz下提供27dBm P3dB和28dB增益。该部件的静态电流为95mA，非常适合作为mMIMO应用中Tx路径DPD环路中的驱动器。QPA9121在2.3-5.0 GHz的整个工作频带内与50Ω内部匹配，并通过VPD引脚具有关闭功能。该放大器已被证明可以为160MHz宽的5G信号提供出色的DPD校正。QPA9121采用16针3.0 X 3.0 mm SMT封装，占用空间和引脚与QPA9120兼容。

QPA9121高峰值功率驱动放大器的简述及特征应用

特征

•2.3–5.0 GHz工作频率

• 50Ω 匹配的射频输入和输出

•+27 dBm P3dB

•2.6 GHz时28 dB增益

• +5 V单电源，ICC 95 mA

•直流电源关闭功能

应用

•5G m-MIMO

•移动基础设施

•通用无线

•TDD/FDD系统
