CMD181K3通用型双平衡混频器的简述及特征

2025/9/11 14:58:07

浏览次数: 4

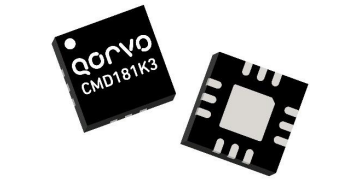

Qorvo的CMD181K3是一款通用型双平衡混频器，采用无引线3 x 3 mm气腔表面安装封装。混频器在26至44 GHz的RF带宽上运行，由于优化的平衡-不平衡转换器结构，混频器具有非常低的转换损耗和对RF和IF端口的高度隔离。

混频器也可以配置为图像抑制混频器或带有外部混合器和功率分配器的单边带上变频器。CMD181K3是高成本混合混合器组件的一种更小的替代品。

特征

•宽工作带宽

•单端输出

•射频、本振频率范围：26-44GHz

•中频频率范围：直流-10GHz

•38GHz时LO/RF隔离度>50dB

•38GHz时10dB的低转换损耗

•小包装尺寸：3毫米

应用

•降频转换

•升级

•双相调制

•低噪声接收系统

•电子战（EW）
