CMA-545G1+低噪声放大器的简述及特征应用

2025/9/12 13:55:49
浏览次数: 2

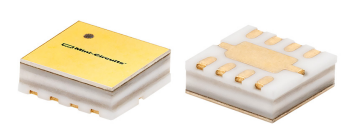

CMA-545G1+是一款高动态范围、低噪声、高IP3、高输出功率的单片放大器。采用E-PHEMT*技术制造，使其能够在单个正电源电压下工作。在工作频率范围内无条件稳定。端子表面处理为Ni-Pd-Au，由于全自动、严格控制的半导体和组装工艺，它具有可重复的性能。

CMA-545G1+低噪声放大器的简述及特征应用

特征

•高增益，典型值为32 dB。0.9 GHz

•超低噪声系数，典型值为0.8 dB。0.9 GHz

•高IP3，典型值为36 dBm。0.9 GHz

•高Pout，P1dB，典型值高达22dBm。0.9 GHz

•单正电源电压，5V

•1B级HBM ESD额定值（500V）

•小尺寸-3mm x 3mm x 1.14mm

•陶瓷、密封、充氮

•不需要外部匹配组件

应用

•蜂窝

•主义

•GSM

•WCDMA

•LTE

•全球定位系统
