TM®4643 是一款每路输出可提供 3A 电流的四通道 DC/DC 降压型 μModule (电源模块) 稳压器。输出可通过并联形成一个阵列以提供高达 12A 的电流能力。封装中内置了开关控制器、功率 FET、电感器和支持组件。LTM4643 可在一个 4V 至 20V 或 2.375V 至 20V (采用一个外部偏置电源) 的输入电压范围内运作，支持一个 0.6V 至 3.3V (各由单个外部电阻器来设定) 的输出电压范围。该器件的高效率设计使每个通道能够提供 3A 的连续输出电流。仅需大容量的输入和输出电容器。
安全注意事项
LTM4643模块不提供从输入电压（VIN）到输出电压（VOUT）的 galvanic isolation。其内部有一个慢速熔断的保险丝。如果需要，必须提供额定电流以保护每个单元免受灾难性故障。该器件支持热关断和过流保护。
布局清单/示例
LTM4643的高集成度使得PCB板布局非常简单容易。然而，为了优化其电气和热性能，一些布局注意事项仍然是必要的：
为大电流路径（包括VIN至VINA、GND、VOUT1至VOUT4）使用大面积PCB铜箔。这有助于最小化PCB传导损耗和热应力。
将高频陶瓷输入和输出电容器放置在VIN和VOUT引脚附近，以最小化高频噪声。
在单元下方放置专用电源接地层。
为了最小化过孔传导损耗并降低模块热应力，使用多个过孔进行顶层与其他电源层之间的互连。
不要将过孔直接放在焊盘上，除非它们是带帽或镀覆的。
为连接到信号引脚的组件使用独立的信号地（SGND）铜箔区域。将信号地引脚连接到单元下方的地（GND）。
对于并行模块，将VOUT、VFB和COMP引脚连接在一起。可以将TRACK/SS引脚连接到一个公共电容器，用于调节器软启动。
引出信号引脚上的测试点以便监测。

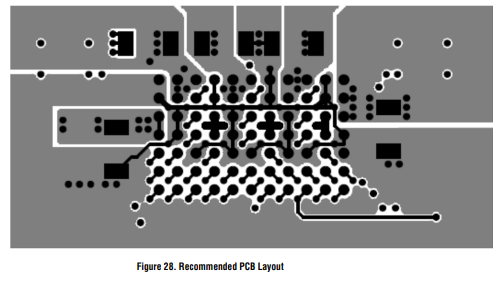

图28给出了推荐布局的良好示例。
