LMX2594 是一款高性能宽带合成器，可在不使用内部加倍器的情况下生成 10MHz 至 15GHz 范围内的任何频率，因而无需使用分谐波滤波器。LMX2594 允许用户同步多个器件的输出，并可在 输入和输出之间确定需要延迟的情况下 应用。频率斜升发生器可在自动斜坡生成选项或手动选项中最多合成 2 段斜坡，以实现最大的灵活性。通过快速校准算法可将频率加快至 20µs 以上。

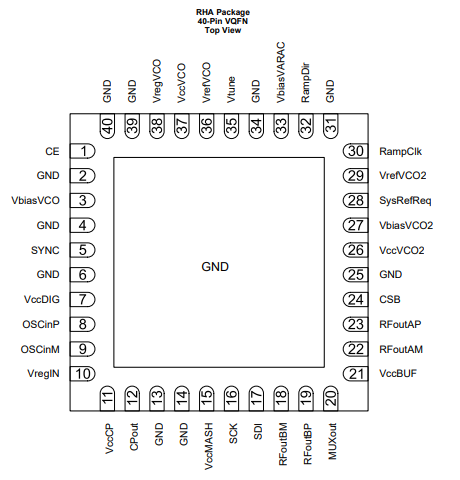

引脚配置
| 编号 | 引脚名称 | 输入/输出 | 描述 |
| 1 | CE | 输入 | 芯片使能输入。高电平有效以启动设备。 |
| 2, 4, 25, 31, 34, 39, 40 | GND | 接地 | VCO 接地。 |
| 3 | VbiasVCO | 旁路 | VCO 偏置。需要一个 10-μF 电容连接到 VCO 接地。靠近引脚放置。 |
| 5 | SYNC | 输入 | 相位同步引脚。具有可编程阈值。 |
| 6, 14 | GND | 接地 | 数字地。 |
| 7 | VccDIG | 电源 | 数字电源。建议旁路一个去耦电容到数字地。 |
| 8 | OSCinP | 输入 | 参考输入时钟（+）。高阻抗自偏置引脚。需要交流耦合电容。（推荐 0.1 μF） |
| 9 | OSCinM | 输入 | 参考输入时钟（-）。高阻抗自偏置引脚。需要交流耦合电容。（推荐 0.1 μF） |
| 10 | VregIN | 旁路 | 输入参考路径调节器输出。需要一个 1-μF 电容连接到地。靠近引脚放置。 |
| 11 | VccCP | 电源 | 充电泵电源。建议旁路一个去耦电容以充电泵地。 |
| 12 | CPout | 输出 | 充电泵输出。建议将 C1 连接到引脚附近的环路滤波器。 |
| 13 | GND | 接地 | 充电泵接地。 |
| 15 | VccMASH | 电源 | 数字电源。建议旁路一个去耦电容到数字地。 |
| 16 | SCK | 输入 | SPI 时钟。高阻抗 CMOS 输入。1.8-V 至 3.3-V 逻辑。 |
| 17 | SDI | 输入 | SPI 数据。高阻抗 CMOS 输入。1.8-V 至 3.3-V 逻辑。 |
| 18 | RFoutBM | 输出 | 差分输出 B（-）。需要一个上拉电阻（通常 50-Ω）连接到 VCC 尽可能靠近引脚。可以用作输出信号或 SYSREF 输出。 |
| 19 | RFoutBP | 输出 | 差分输出 B（+）。需要一个上拉电阻（通常 50-Ω）连接到 VCC 尽可能靠近引脚。可以用作输出信号或 SYSREF 输出。 |
| 20 | MUXoutP | 输出 | 多路复用器输出引脚 — 锁相检测、读回、诊断、斜坡状态。 |
| 21 | VccBUF | 电源 | 输出缓冲电源。建议旁路一个去耦电容到 RFout 地。 |
| 22 | RFoutAP | 输出 | 差分输出 A（-）。需要连接一个 50-Ω 电阻上拉到 VCC 尽可能靠近引脚。 |
| 23 | RFoutAP | 输出 | 差分输出 A（+）。需要连接一个 50-Ω 电阻上拉到 VCC 尽可能靠近引脚。 |
| 24 | CSB | 输入 | SPI 锁存/芯片选择条。高阻抗 CMOS 输入。1.8-V 至 3.3-V 逻辑。 |
| 26 | VccVCO2 | 电源 | VCO 电源。建议旁路一个去耦电容到 VCO 地。 |
| 27 | VbiasVCO2 | 旁路 | VCO 偏置。需要一个 1-μF 电容连接到 VCO 接地。 |
| 28 | SysRefReq | 输入 | 对 JESD204B 支持的 SYSREF 请求输入。 |
| 29 | VrefVCO2 | 旁路 | VCO 电源参考。需要一个 10-μF 电容连接到 VCO 地。 |
| 30 | RampClk | 输入 | 输入引脚用于斜坡模式，可用于在手动斜坡模式下时钟斜坡或作为触发输入。 |
| 32 | RampDir | 输入 | 输入引脚用于斜坡模式，可用于在手动斜坡模式下设置斜坡方向或作为触发输入。 |
| 32 | VbiasVARAC | 旁路 | VCO 电源偏置。需要一个 10-μF 电容连接到 VCO 地。 |
| 35 | Vtune | 输入 | VCO 调谐电压输入。 |
| 36 | VrefVCO | 旁路 | VCO 电源参考。需要一个 10-μF 电容连接到 VCO 地。 |
| 37 | VccVCO | 电源 | VCO 电源。建议旁路一个去耦电容到地。 |
| 38 | VregVCO | 旁路 | VCO 调节器节点。需要一个 1-μF 电容连接到地。 |
| DAP | GND | 接地 | 芯片连接垫。用于 RFout 地。 |
