AD7651模数转换器（ADC）的简述及特征解析

2025/9/17 14:36:12
浏览次数: 3

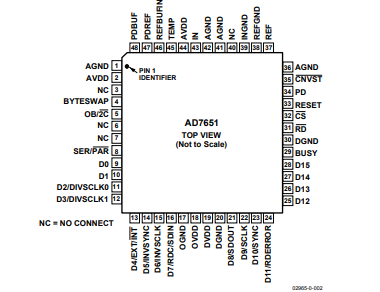

AD7651是一款16位、100kSPS、电荷再分配SAR型模数转换器（ADC），采用5V单电源供电。该器件内置一个16位高速采样ADC、一个内部转换时钟、一个内部基准电压源、纠错电路，以及串行和并行系统接口端口。

AD7651模数转换器（ADC）的简述及特征解析

该器件采用ADI公司的0.6微米高性能CMOS工艺制造，成本很低；提供48引脚LQFP或微型48引脚LFCSP两种封装；工作温度范围为-40°C至+85°C。

特征

•2.5V内部基准电压：典型漂移量为3ppm/°C

•吞吐量：100kSPS

•16位分辨率

•模拟输入电压范围：0V至2.5V

•无流水线延迟

•并行和串行5V/3V接口

应用

数据采集

仪器仪表

数字信号处理

频谱分析

医疗器械

电池供电系统

过程控制
