AD5235是一款双通道非易失性存储器1、数控电位计2，拥有1024阶跃分辨率，保证最大低电阻容差误差为±8%。该器件可实现与机械电位计相同的电子调整功能，而且具有增强的分辨率、固态可靠性和出色的低温度系数性能。通过SPI®-兼容串行接口，AD5235具有灵活的编程能力，支持多达16种工作模式和调节模式，其中包括暂存编程、存储器存储和恢复、递增/递减、±6dB/阶跃对数抽头调整和游标设置回读，同时提供额外的EEMEM1，用于存储用户定义信息，如其他元件的存储器数据、查找表、系统标识信息等。
在暂存编程模式下，可以直接将具体设置编程至RDAC2寄存器，使其设置W端与A端以及W端与B端之间的电阻。该设置信息可以存储于EEMEM之中，系统加电时会自动恢复至RDAC寄存器。
EEMEM内容可以动态恢复，也可通过外部PR/选通恢复；EEMEM中的内容由一个WP/函数加以保护。为了简化编程，可以利用独立或同步线性步进递增或递减命令来上下移动RDAC游标，一次一步。对于游标设置中的对数±6dB变化，可以利用左/右位移命令来倍增或减半RDAC游标设置。
AD5235模式化电阻容差存储于EEMEM之中。因此，在回读模式下，主机处理器可得知实际端到端电阻。主机可以通过软件程序执行适当的电阻步进，这样可以简化开环应用以及精密校准和容差匹配应用。

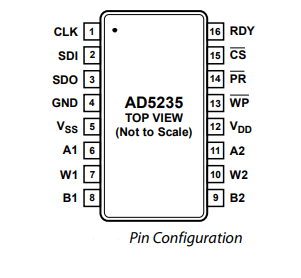

AD5235采用薄型16引脚TSSOP封装。保证工作温度范围为−40°C至+85°C扩展工业温度范围。
特征
•双通道、1024位分辨率
•标称电阻：25kΩ、250kΩ
•标称电阻容差误差：±8%（最大值）
•低温度系数：35ppm/°C
•2.7V至5V单电源或±2.5V双电源
•SPI兼容型串行接口
•非易失性存储器存储游标设置
•加电刷新EEMEM设置
•存储器写保护
•电阻容差储存于EEMEM中
