HMC-C014通用型无源双平衡混频器的简述及特征

2025/9/19 14:11:21
浏览次数: 3

HMC-C014是一款通用型无源双平衡混频器，封装在微型密封模块中，可用作16至32 GHz频率范围的上变频器或下变频器。 此混频器无需外部元件或匹配电路。 HMC-C014采用经过优化的巴伦结构，提供出色的LO至RF及LO至IF抑制性能。

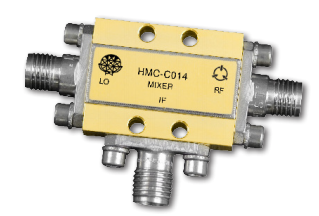

HMC-C014通用型无源双平衡混频器的简述及特征

混频器采用的LO驱动电平范围为+9 dBm至+15 dBm，不需要直流偏置。 HMC-C014还可用作双相调制器/解调器或相位比较器。 该模块带有可移除的同轴连接器，该连接器可以拆卸，以便将I/O引脚直接连接到微带或共面电路。

特征

无源：无需直流偏压

输入IP3:+19 dBm

LO/RF隔离：35 dB

宽中频带宽：DC-8GHz

密封模块

现场可更换同轴连接器

-工作温度55至+85°C

应用

•电信基础设施

•军用无线电、雷达和ECM

•太空系统

•测试仪器

兆亿微波（北京）科技有限公司是一家专业供应射频和微波器件的供应商，致力于为广大客户提供高质量、高性能的射频和微波产品。作为一家专业的射频和微波器件的专业供应商，兆亿微波提供了广泛的产品线，包括功放器件、射频开关、滤波器、混频器、功分器、耦合器、衰减器等。我们与多家射频和微波器件制造商合作，确保我们的产品具有优异的性能和可靠性。如有芯片采购需求，可直接联系客服进行咨询。
