ADI(亚德诺)AD7538单芯片CMOS数模转换器(DAC)详解

2025/9/19 14:38:28
浏览次数: 2

AD7538是一款14位单芯片CMOS数模转换器(DAC)，采用经过激光调整的薄膜电阻，可实现出色的线性度。

该DAC利用标准芯片选择和存储器写入逻辑，以一个14位字加载数据。使用LDAC时可以选择双缓冲结构，允许含有多个AD7538的系统同时进行更新。

AD7538采用新颖的低泄漏配置，因而在整个额定温度范围内都具有出色的输出泄漏电流特性。

AD7538采用线性兼容CMOS (LC2MOS)工艺制造，与大多数微处理器速度兼容，并且接受TTL或CMOS逻辑电平输入。

ADI(亚德诺)AD7538单芯片CMOS数模转换器(DAC)详解

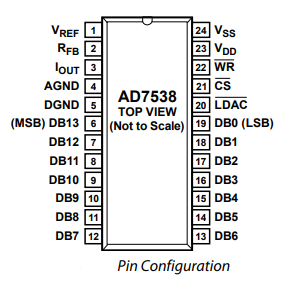

特征

所有等级在整个温度范围内均为14位单调

低成本，12位系统的14位升级

14位并行负载，双缓冲输入

小24针，0.30英寸DIP和SOIC

在整个温度范围内输出泄漏低（<20nA）

应用

基于微处理器的控制系统

数字音频

精密伺服控制

高温环境下的控制和测量
