VLFG-2600+ 50W低通滤波器的简述及特征

2025/9/22 14:37:21
浏览次数: 3

VLFG-2600+是一款50W低通滤波器，采用坚固的一体式结构。这些单元覆盖DC-2600 MHz带宽，在通带内提供良好的匹配，在阻带内具有良好的抑制性能。VLFG-2600+具有低插入损耗和出色的功率处理能力。它可处理高达4.5W的射频输入功率，并提供-55°C至125°C的宽工作温度范围。

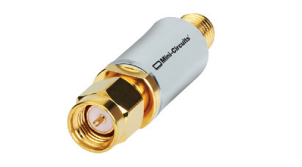

VLFG-2600+ 50W低通滤波器的简述及特征

特征

•低损耗，典型值为1.3 dB

•良好的抑制能力，典型值为50 dB

•出色的功率处理能力，4.5W

•温度稳定

•连接包

•坚固的一体式结构

应用

•军用雷达应用

•测试和测量

•电信和宽带无线应用

兆亿微波（北京）科技有限公司是一家专业供应射频和微波器件的供应商，致力于为广大客户提供高质量、高性能的射频和微波产品。作为一家专业的射频和微波器件的专业供应商，兆亿微波提供了广泛的产品线，包括功放器件、射频开关、滤波器、混频器、功分器、耦合器、衰减器等。我们与多家射频和微波器件制造商合作，确保我们的产品具有优异的性能和可靠性。如需采购电子元器件，可直接咨询客服。
