TPS5430及TPS5431降压转换器的引脚图及引脚说明

2025/9/28 14:15:15
浏览次数: 3

TPS543x 是一款高输出电流 PWM 转换器，集成了低电阻、高侧 N 沟道 MOSFET。具有所列的特性的基板上还包括高性能电压误差放大器（可在瞬态条件下提供高稳压精度）、欠压锁定电路（用于防止在输入电压达到 5.5V 前启动）、内部设置的慢启动电路（用于限制浪涌电流）以及电压前馈电路（用于改进瞬态响应）。通过使用 ENA 引脚，关断电源电流通常可减少到 15µA。其他特性包括高电平有效使能端、过流限制、过压保护和热关断。为降低设计复杂性并减少外部元件数量，对 TPS543x 反馈环路进行内部补偿。TPS5431 可采用高达 23V 的电源轨运行。TPS5430 可调节多种电源，包括 24V 总线。

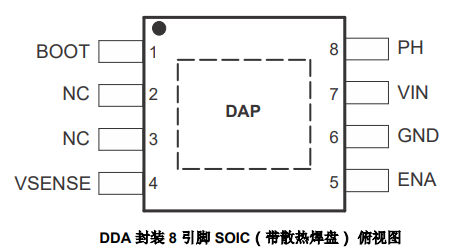

引脚图

TPS5430及TPS5431降压转换器的引脚图及引脚说明

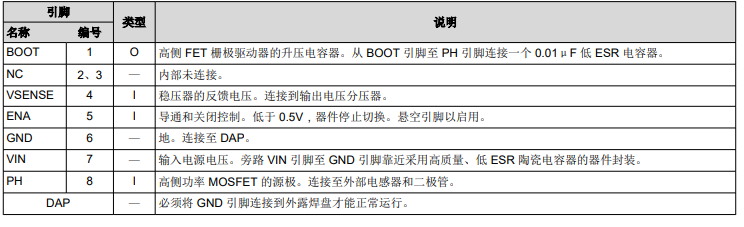

引脚说明

TPS5430及TPS5431降压转换器的引脚图及引脚说明

兆亿微波（北京）科技有限公司是一家专业的电子元器件供应商，提供包括功放器件、射频开关、滤波器、混频器、功分器、耦合器、衰减器等类型产品。我们与多家射频和微波器件制造商合作，确保我们的产品具有优异的性能和可靠性。如需采购电子元器件，可直接咨询客服。
