TPS54202降压转换器的定义引脚说明及布局指南！

2025/9/28 14:28:32
浏览次数: 1

TPS54202 是一款输入电压范围为 4.5V 至 28V 的 2A同步降压转换器。该器件包含两个集成式开关场效应晶体管 (FET) 并且具备内部回路补偿和 5ms 内部软启动功能，可降低组件数。

通过集成 MOSFET 并采用 SOT-23 封装，TPS54202获得了高功率密度，并且在印刷电路板 (PCB) 上的占用空间非常小。高级 Eco-mode 实现可最大限度地提高轻负载效率并降低功率损耗。引入了扩频频谱操作，可提高 EMI 性能。高侧 MOSFET 上的逐周期电流限制功能可在过载条件下保护转换器并通过防止电流失控的低侧 MOSFET 续流电流限制功能实现功能增强。当过流持续时间超出预设时间时，将触发打嗝模式保护功能。

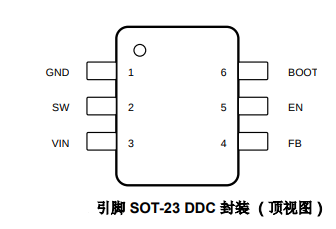

引脚图

TPS54202降压转换器的定义引脚说明及布局指南！

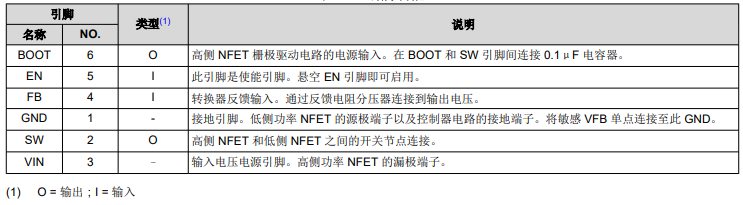

引脚说明

TPS54202降压转换器的定义引脚说明及布局指南！

布局指南

• VIN 和 GND 布线应越宽越好以减少布线阻抗。从散热的角度来看，宽阔的区域也是有利的。

• 输入电容器和输出电容器应放置在尽可能靠近器件的位置，以尽可能减少布线阻抗。

• 为输入电容器和输出电容器提供足够的通孔。

• 使 SW 布线在物理上尽可能短和宽，从而更大程度减小辐射发射。

• 不允许开关电流在器件下流过。

• 应将单独的 VOUT 路径连接到上部反馈电阻器。

• 与反馈路径的 GND 引脚建立开尔文连接。

• 电压反馈回路应放置在远离高压开关布线的位置，并且宜具有接地屏蔽。

• VFB 节点的布线应尽可能小，以避免噪声耦合。

• 输出电容器和 GND 引脚之间的 GND 布线应尽可能宽，从而尽可能减小其布线阻抗。

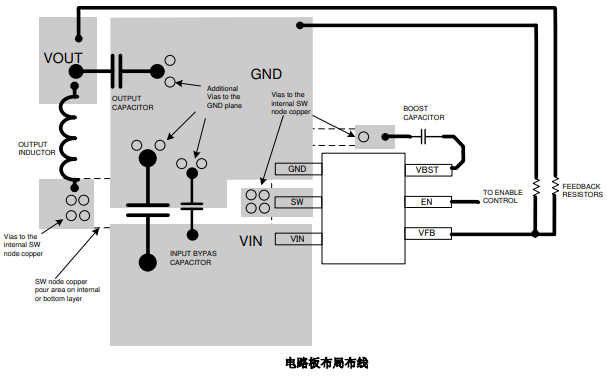

布局示例

TPS54202降压转换器的定义引脚说明及布局指南！

兆亿微波（北京）科技有限公司是一家专业的电子元器件供应商，提供包括功放器件、射频开关、滤波器、混频器、功分器、耦合器、衰减器等类型产品。我们与多家射频和微波器件制造商合作，确保我们的产品具有优异的性能和可靠性。如需采购电子元器件，可直接咨询客服。
