ADP7182是一款CMOS、低压差(LDO)线性稳压器,采用-2.7 V至-28 V电源供电,最大输出电流为−200 mA。这款高输入电压LDO适用于调节-27 V至-1.2 V供电的高性能模拟和混合信号电路。该器件采用先进的专有架构,提供高电源抑制、低噪声特性,仅需一个2.2 μF小型陶瓷输出电容,便可实现出色的线路与负载瞬态响应性能。
ADP7182提供固定输出电压选项和可调输出型号,可通过外置反馈分压器,将输出电压调节至-1.22 V至−VIN + VDO。
提供下列固定输出电压选项:−5 V (3 mm × 3 mm LFCSP)、−1.8 V、−2.5 V、−3 V、−5 V (TSOT)、−1.2 V、−1.5 V、−2.5 V、−5 V (2 mm × 2 mm LFCSP)。根据特殊要求,还可提供下列电压选项。
ADP7182稳压器输出噪声电压为18 μV rms,并不受输出电压影响。使能逻辑能够与正负逻辑电平接口,以实现最大灵活性。
ADP7182采用5引脚TSOT和6/8引脚LFCSP封装,以实现薄型、小尺寸应用。

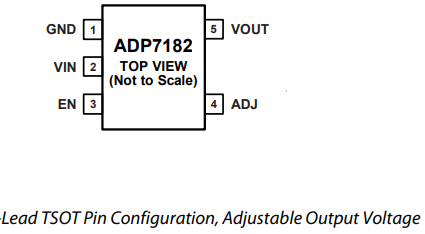

引脚图1


| 固定输出电压 | 可调输出电压 | 助记符 | 描述 |
| 1 | 1 | GND | 接地。 |
| 2 | 2 | VIN | 稳压器输入电源。用2.2μF或更大电容将VIN旁路至GND。 |
| 3 | 3 | EN | 将EN驱动至高于或低于地2V以使能稳压器,或将EN驱动至地以关闭稳压器。若要自动启动,将EN连接至VIN。 |
| 4 | 不适用 | NC | 无连接。请勿连接此引脚。 |
| 不适用 | 4 | ADJ | 可调输入。外部电阻分压器设置输出电压。 |
| 5 | 5 | VOUT | 稳压输出电压。用2.2μF或更大电容将VOUT旁路至GND。 |

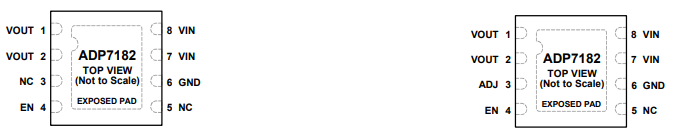

引脚图2

| 固定输出电压 | LFCSP引脚号 | 助记符 | 描述 |
| 可调输出电压 |
|
|
| 1,2 | 1,2 | VOUT | 稳压输出电压。用2.2μF或更大电容将VOUT旁路到地。 |
| 不适用 | 3 | ADJ | 可调输入。外部电阻分压器设置输出电压。不要连接此引脚。 |
| 3 | 不适用 | NC | 无连接。不要连接此引脚。 |
| 4 | 4 | EN | 驱动EN至2V以上或接地以启用稳压器,或驱动EN至地以关闭稳压器。对于自动启动,将EN连接到VIN。 |
| 5 | 5 | NC | 无连接。不要连接此引脚。 |
| 6 | 6 | GND | 地。 |
| 7,8 | 7,8 | VIN | 稳压器输入电源。用2.2μF或更大电容将VIN旁路到地。 |
| 9 | 9 | EPAD | LFCSP封装底部的裸露焊盘增强热性能,并且在封装内部与VIN电连接。裸露焊盘必须连接到电路板上的VIN平面才能正常工作。由于这是一个负电压稳压器,VIN是电路中最负的电位。 |

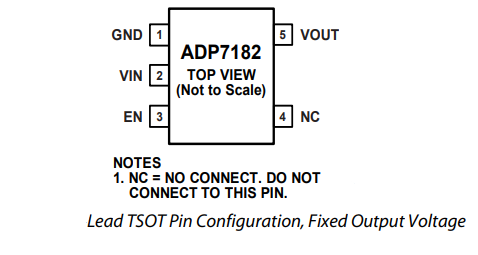

引脚图3

| 固定输出电压 | 可调输出电压 | 助记符 | 描述 |
| 1 | 1 | VOUT | 稳压输出电压。用2.2μF或更大的电容器将VOUT旁路到地。 |
| 不适用 | 2 | ADJ | 可调输入。外部电阻分压器设置输出电压。 |
| 3 | 3 | EN | 将EN驱动到高于或低于地2V以启用稳压器。对于自动启动,将EN连接到VIN。 |
| 2,4 | 4 | NC | 未连接。不要连接到此引脚。 |
| 5 | 5 | GND | 地。 |
| 6 | 6 | VIN | 稳压器输入电源。用2.2μF或更大的电容器将VIN旁路到地。 |
| 7 | 7 | EPAD | 裸露焊盘。LFCSP封装底部的裸露焊盘可增强热性能,并且在封装内部与VIN电连接。为确保正常工作,裸露焊盘必须连接到电路板上的VIN平面。由于这是一个负压稳压器,VIN是电路中最负的电位。 |
