MAX3232E线路驱动器/接收器定义引脚说明

2025/9/29 15:10:38

浏览次数: 6

MAX3232E器件由两个线路驱动器、两个线路接收器和一个双路电荷泵电路组成，具有引脚对引脚（串行端口连接引脚，包括GND）±15kVIECESD保护。

该器件符合TIA/EIA-232-F的要求，并在异步通信控制器与串行端口连接器之间提供电气接口。电荷泵和四个小型外部电容器支持由3V至5.5V单电源供电。该器件以高达250kbit/s的数据信号传输速率运行，驱动器输出压摆率最高为30V/µs。

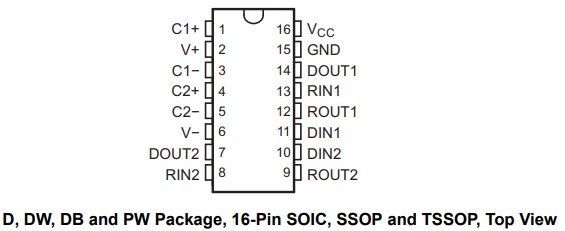

引脚图

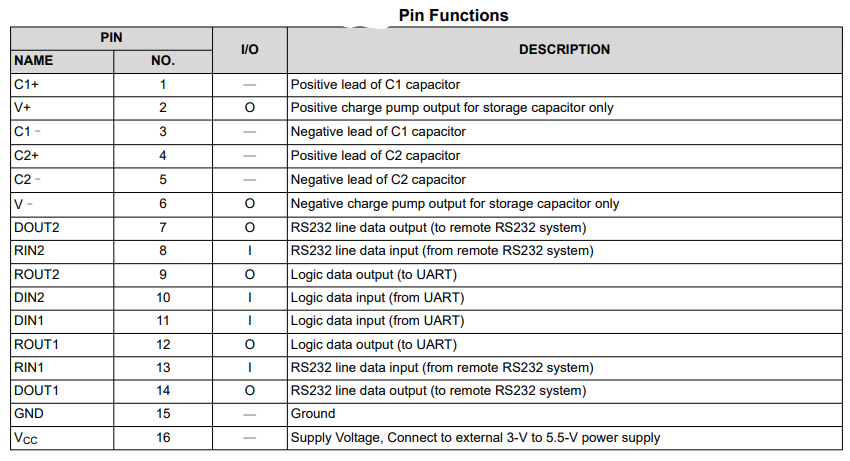

引脚配置

MAX3232E线路驱动器/接收器定义引脚说明
