AD9650双通道模数转换器(ADC)的定义引脚说明分析

2025/10/9 13:24:52
浏览次数: 2

AD9650是一款双通道、16位、25 MSPS/65 MSPS/80 MSPS/ 105 MSPS模数转换器(ADC)，专为数字化高频、宽动态范围信号而设计，支持输入频率高达300 MHz。

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽、差分采样保持模拟输入放大器和共享集成基准电压源，可简化设计考虑因素。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。

ADC输出数据可以直接送至两个外部16位输出端口，或在单个16位总线上多路复用。这些输出可以设置为1.8 V CMOS或LVDS。

需要时，灵活的掉电选项可以明显降低功耗。设置与控制的编程利用三线式SPI兼容型串行接口来完成。AD9650采用64引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

常见应用

工业仪表

X射线、MRI和超声波设备

高速脉冲采集

化学和光谱分析

直接变频接收机

多模数字接收器

智能天线系统

通用软件无线电

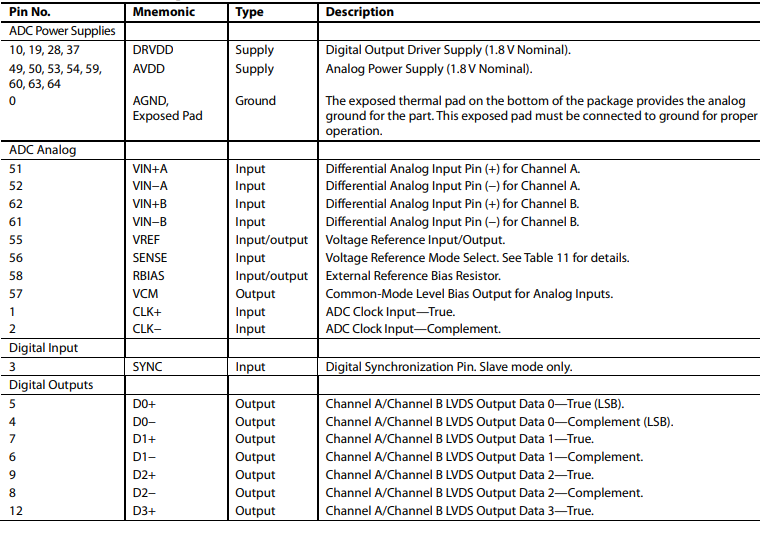

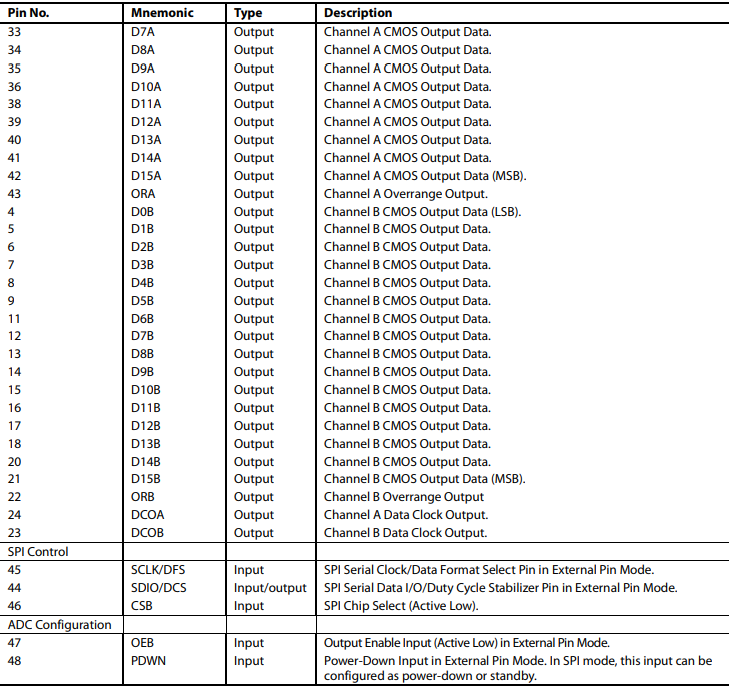

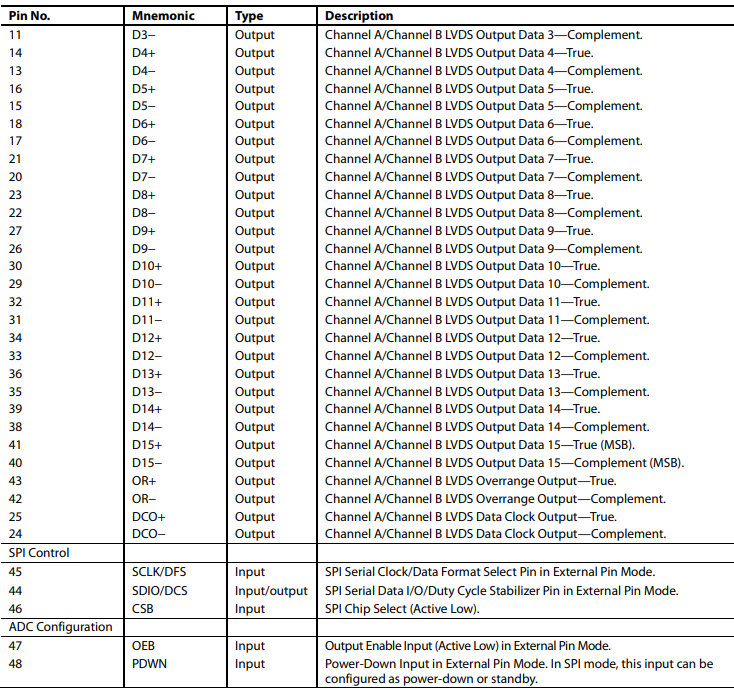

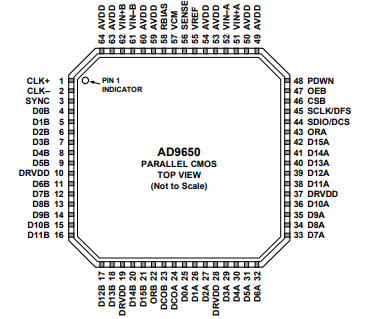

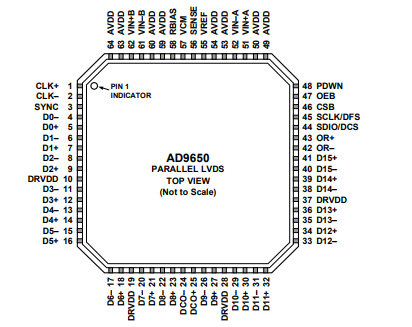

引脚配置图及说明

AD9650双通道模数转换器(ADC)的定义引脚说明分析

AD9650双通道模数转换器(ADC)的定义引脚说明分析

AD9650双通道模数转换器(ADC)的定义引脚说明分析

AD9650双通道模数转换器(ADC)的定义引脚说明分析

AD9650双通道模数转换器(ADC)的定义引脚说明分析

AD9650双通道模数转换器(ADC)的定义引脚说明分析

如有产品及型号需求，可直接在线询价。
