Skyworks CLA4610-085LF表面贴装（SMT）限流二极管的定义说明

2025/10/9 13:59:02
浏览次数: 2

CLA4610-085LF是一种表面安装的低电容硅PIN限流二极管，设计为并联PIN二极管，适用于10 MHz至6 GHz以上的高功率限流应用。

10 mA时的最大电阻为2.2Ω，6 V时的最大电容为0.32 pF。低连接电容、低寄生电感、低热阻和标称4.5μm I区宽度的组合使CLA4610-085LF可用于大信号限制器应用。标称阈值电平为+15 dBm。

特征

•低热阻：73°C/W

•典型阈值电平：2.6 GHz时为+16 dBm

•低电容：0.32 pF

•低剖面、超微型QFN（3针，2 x 2 mm）封装（MSL1，260°C，符合JEDEC J-STD-020）

应用

•低损耗、高功率限制器

•接收器保护器

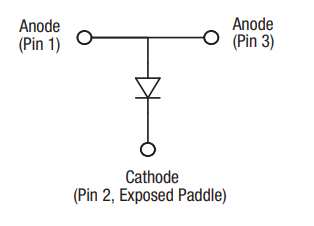

结构图

Skyworks CLA4610-085LF表面贴装（SMT）限流二极管的定义说明
