Microchip 是一款2 Kb串行EEPROM

2025/10/9 14:03:41
浏览次数: 3

Microchip AT24C02C是一款2 Kb串行EEPROM，采用I2C（2线）串行接口。该设备被组织为一个256 x 8的块，并针对消费、工业和汽车应用进行了优化，在这些应用中，可靠和可靠的非易失性存储至关重要。EEPROM有各种节省空间的封装选项。

特征

256 x 8（2千比特）

400 kHz（1.7V）和1 MHz（>2.5V）时钟兼容性

总线上最多支持8个设备

自定时擦除和写入周期（最大5ms）

读取电流0.4 mA（典型值），1 mA（最大值）

写入电流2mA（典型值），3mA（最大值）

待机电流6 uA（最大）

硬件写保护引脚

超过100万次擦除/写入周期

数据保留期>100年

1级温度范围：-40°C至125°C

2级温度范围：-40°C至105°C

3级温度范围：-40°C至85°C

具备汽车应用资格

工厂编程可用

提供8引脚PDIP、8引脚JEDEC SOIC、8引脚TSSOP、8焊盘UDFN、5引脚SOT23和8引脚VFBGA

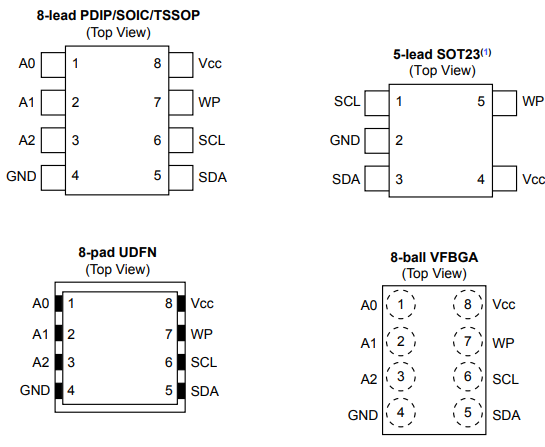

引脚配置图

Microchip 是一款2 Kb串行EEPROM

兆亿微波（北京）科技有限公司是一家专业电子元器件供应商，致力于为广大客户提供高质量、高性能的射频和微波产品。作为一家专业的射频和微波器件的专业供应商，我们提供了广泛的产品线，包括功放器件、射频开关、滤波器、混频器、功分器、耦合器、衰减器等。如有产品型号的需求，可直接联系我们。
