芯源-MPS MP5016H具有过压钳位和反向阻断功能的限流开关

2025/10/9 14:08:49
浏览次数: 3

MP5016H 是一款保护装置，用于保护输出端的电路不受输入端瞬态的影响。MP5016H 也可以保护输入不受短路和输出瞬态影响。启动期间，通过在输出端限制转换速率来限制浪涌电流。转换速率由 DV/DT 和 MODE 引脚设置控制。输出端最大负载为电流限值。限流值大小由 ILIMIT 与 GND 之间的外部电阻控制。

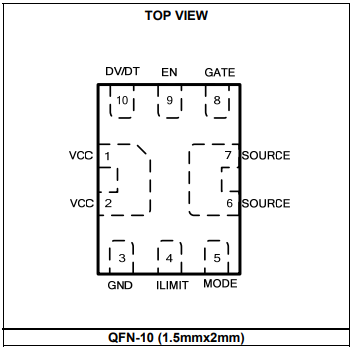

当 ILIMIT 浮空时，限流值为固定值 2.5A。输出过压保护(OVP)具有钳位输出电压功能。可以通过 MODE 连接来设置钳位电压。MP5016H 提供了连接到外部 N 路 MOSFET 栅极的 GATE 驱动信号，在IC关断、电源关闭或过温关断时，用来阻止电流从输出流向输入。MP5016H 采用 QFN-10(1.5mmx2mm）封装。

芯源-MPS MP5016H具有过压钳位和反向阻断功能的限流开关

特征

• 2.7V 至 22V 宽输入工作电压范围

• 26V 最大绝对瞬态输入电压

• 可选的过压钳位阈值

• 快速输出过压保护（OVP）响应

• 集成 43mΩ 功率 MOSFET

• 当 ILIMIT 浮空时具有可调节的限流/固定限流值

• 反向阻断 MOSFET 驱动

• 可通过 DV/DT 和 MODE 引脚编程软启动时间

• 短路保护快速响应

• 过流打嗝保护（OCP）

• 过温关断保护和自动重试功能

• 采用 QFN-10 (1.5mmx2mm)封装
