ADI(亚德诺) AD9826 16位成像信号处理器的定义及引脚图说明

2025/10/9 14:13:29
浏览次数: 3

AD9826是用于成像应用的完整模拟信号处理器。它采用3通道架构,旨在对三线性彩色CCD阵列的输出进行采样和调节。每个通道由输入箝位、相关双采样器(CDS)、偏移DAC和可编程增益放大器(PGA)组成,多路复用到高性能的16位a/D转换器。

AD9826可以在大于15 MSPS的速度下运行,但性能会降低。CDS放大器可以被禁用,以便与不需要CDS的传感器一起使用,例如接触式图像传感器(CIS)、CMOS有源像素传感器和焦平面阵列。

16位数字输出被多路复用为8位输出字,该输出字使用两个读取周期进行访问。有一个可选的单字节输出模式。内部寄存器通过3线串行接口编程,提供增益、偏移和操作模式的调整。

AD9826由单个5V电源供电,通常消耗400mW的功率,并封装在28引脚SSOP中。

特征

16位15 MSPS A/D转换器

3通道16位操作,最高可达15 MSPS

单通道16位操作,最高可达12.5 MSPS

具有奇数/偶数输出的单声道传感器的双通道模式

相关双采样

1~6可编程增益

±300 mV可编程偏移

输入箝位电路

内部电压基准

多路字节宽输出

可选单字节输出模式

3线串行数字接口

3 V/5 V数字输入/输出兼容性

28导联SSOP封装

低功耗CMOS:400 mW(典型)

断电模式可用

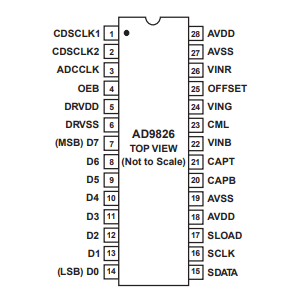

引脚配置图

ADI(亚德诺) AD9826 16位成像信号处理器的定义及引脚图说明
