24F-KF+同轴适配器的定义及特征、案例风格图说明

2025/10/10 13:33:49
浏览次数: 4

Mini-Circuits的24F-KF+是一种同轴2.4毫米母头至2.92毫米母头适配器，支持从直流到40 GHz的广泛应用。该模型提供了出色的VSWR和低插入损耗与频率的关系。24F-KF+采用钝化不锈钢结构，长度仅为0.75英寸。

24F-KF+同轴适配器的定义及特征、案例风格图说明

特征

超宽带，直流至40 GHz

低插入损耗，典型值0.07 dB。

出色的驻波比，1.04:1典型值。

直体

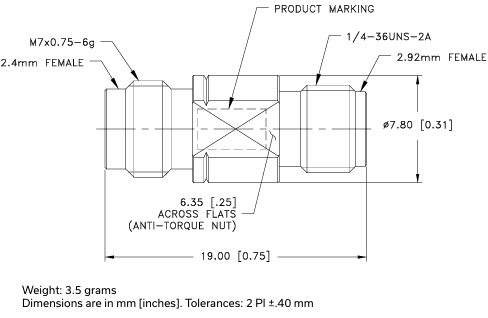

案例风格图
