24M-KM+同轴适配器的定义及特征说明

2025/10/10 13:45:54
浏览次数: 2

Mini-Circuits的24M-KM+是一款2.4毫米公头至2.92毫米公头同轴适配器，支持从直流到40 GHz的广泛应用。该模型提供了出色的VSWR和低插入损耗与频率的关系。24M-KM+采用钝化不锈钢结构，长度仅为0.74英寸。

24M-KM+同轴适配器的定义及特征说明

特征

超宽带，直流至40 GHz

低插入损耗，典型值0.08 dB。

出色的驻波比，1.07:1典型值。

直体

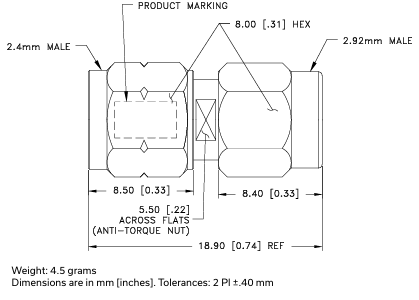

案例风格图
