NC7SZ11单通道3输入与门的定义及引脚配置信息

2025/10/13 13:32:35
浏览次数: 1

NC7SZ11是onsemi超高速TinyLogic系列中的一个三输入AND门。该器件采用先进的CMOS技术制造，可实现超高速和高输出驱动，同时在宽VCC工作范围内保持低静态功耗。该设备被指定在1.65 V至5.5 V VCC工作范围内运行。当VCC为0 V时，输入和输出为高阻抗。输入可耐受高达5.5 V的电压，与VCC工作电压无关。

特征

•超高速：在5 V VCC下，tPD=2.9 ns（典型值）转换为50 pF

•高输出驱动：3 V VCC时为±24 mA

•宽VCC工作范围：1.65 V至5.5 V

•关闭高阻抗输入/输出电源

•过电压容差输入有助于5 V到3 V的转换

•专有降噪/EMI电路

•超小型MicroPak™包装

•节省空间的SC70包装

•这些设备不含铅、不含卤素/BFR，符合RoHS标准

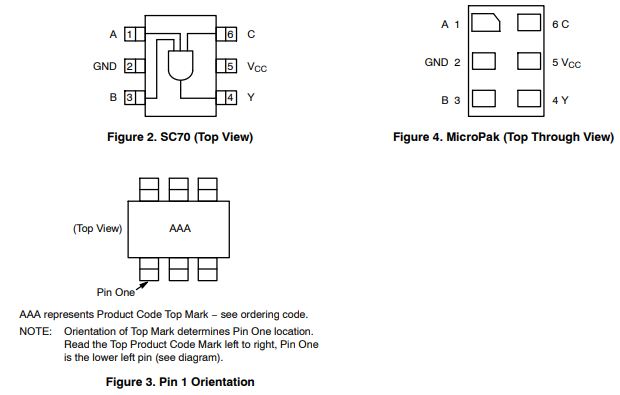

引脚配置

NC7SZ11单通道3输入与门的定义及引脚配置信息
