VLFG-3700+低通滤波器的定义及特征应用说明

2025/10/13 14:07:27
浏览次数: 3

VLFG-3700+是一款低通滤波器，具有直流至3700 MHz的通带，支持各种应用。由于其坚固的一体式结构，该型号在宽带上提供了1.3 dB的典型插入损耗。VLFG-3700+具有低插入损耗和出色的功率处理能力。它可处理高达4.5 W的射频输入功率，并提供从-55°C到125°C的宽工作温度范围。

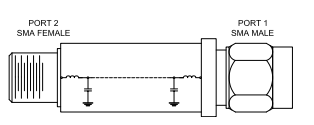

VLFG-3700+低通滤波器的定义及特征应用说明

特征

低插入损耗，典型值1.3 dB。

回波损耗，典型值15dB。

阻带抑制，典型值44 dB。

坚固的一体式结构

功率处理：4.5瓦

VLFG-3700+低通滤波器的定义及特征应用说明

应用

5G 6 GHz以下

卫星通信调制解调器

兆亿微波（北京）科技有限公司是一家专业电子元器件供应商，致力于为广大客户提供高质量、高性能的射频和微波芯片。作为一家专业的射频和微波器件的专业供应商，我们提供了广泛的产品线，包括功放器件、射频开关、滤波器、混频器、功分器、耦合器、衰减器等。如有产品型号的需求，可直接联系我们。
