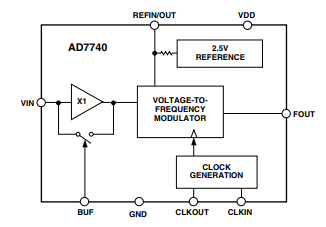

AD7740是一款低成本、超小型同步电压频率转换器(VFC)。它采用3.0V至3.6V或4.75V至5.25V单电源供电，功耗为0.9mA。AD7740采用8引脚SOT-23封装，也可采用8引脚MSOP封装。该产品的设计旨在实现小封装、低成本及易用性。该器件内置一个2.5V片内带隙基准电压源，但用户可能会通过外部基准电压源过驱。该外部基准电压范围包括VDD。
满量程输出频率与CLKIN引脚上的时钟信号同步。该时钟可通过添加外部晶体（或谐振器）生成或通过CMOS兼容时钟源提供。该器件的最大输入频率为1MHz。
对于0V至VREF的模拟输入信号，输出频率为10%至90%的fCLKIN。在缓冲模式下，该器件提供极高的输入阻抗，支持VIN引脚上0.1V至VDD–0.2V的范围。还提供支持–0.15V至VDD+0.15VVIN的非缓冲工作模式。这些模式可以通过使用BUF引脚互换。
–40°C至+105°C汽车应用温度范围内保证AD7740（Y级）。0°C至85°C温度范围内保证AD7740（K级）。
特征
•同步工作
•满量程频率由外部系统时钟设置
•8引脚SOT-23和8引脚microSOIC封装
•工作电压：3V和5V
•低功耗：3mW（典型值）
•标称输入范围：0至VREF
应用
高共模电压的隔离
低成本模数转换
电池监控
汽车传感
