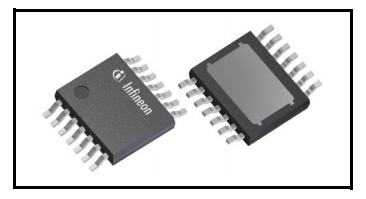

TLE94103EP是一款受保护的三半桥驱动器，专为汽车运动控制应用而设计，如侧镜x-y调节。它是一个更大的系列的一部分，提供从三个输出到十二个输出的半桥驱动器，具有直接接口或SPI接口。
半桥驱动器被设计为以顺序或并行操作驱动直流电机负载。正向（cw）、反向（ccw）、制动和高阻抗操作模式由16位SPI接口控制。它提供短路、开路、电源故障和超温检测等诊断功能。结合其低静态电流，该器件在汽车应用中具有吸引力。PG-TSDSO-14小间距暴露焊盘封装提供了良好的热性能，并减少了PCB板空间和成本。
特征
•三个半桥电源输出
•睡眠模式下功耗极低
•3.3V/5V兼容输入，具有滞后特性
•所有输出均具有过载和短路保护
•可独立诊断的输出（过电流、开路负载）
•开启所有高压侧和低压侧的负载诊断
•16位标准SPI接口，带菊花链和帧内响应功能，用于控制和诊断
•使用全局错误标记进行快速诊断
•超温预警和保护
•过压和欠压锁定
•交叉电流保护
应用
•暖通空调翻板直流电机
•单稳态和双稳态继电器
•侧镜x-y调节
