ADL5562是一款专为RF和IF而优化的高性能差分放大器。该放大器在宽频范围内提供2.1nV/√Hz的低噪声以及出色的失真性能，从而使其成为驱动8-16位高速ADC的理想选择。ADL5562可以通过引脚设置提供三种可选增益，分别为6db、12db和15.5db。单端配置时其增益分别降低到5.6db、11.1db和14.1db。外接一个串联输入电阻可以灵活地扩展放大器的增益设置，可实现从0到15.5dB之间的任何增益。
ADL5562的典型静态电流为80mA，而在禁用时电流消耗小于3mA，输入和输出间具有出色的隔离性能。
该器件的宽带性能和低失真性能得到了优化，再加上其增益可调，使其可用于低失真、低噪声和低功耗特性非常关键的通用IF和宽带应用中。通过优化，实现了压摆率、带宽和宽带失真性能的较佳组合，从而使其能够驱动范围很广的A/D转换器，并特别适合于驱动混频器、PIN二极管衰减器、SAW滤波器以及多单元的分立器件。

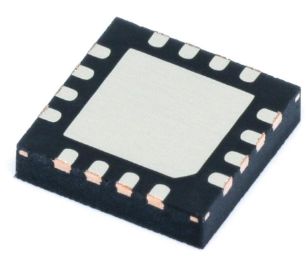

ADL5562采用ADI公司的高速SiGe工艺制造，封装为3mm×3mm、16引脚的LFCSP紧凑型封装，工作温度范围为−40°C～+85°C。
特征
3.3GHz的-3dB带宽（AV=6dB）
引脚可带增益调节：6dB、12dB、15.5dB
差分或单端输入到差分输出
低噪声输入级：AV=12dB时为2.1nV/√HzRTI
低宽带失真（AV=6dB）
10MHz：−91dBcHD2，−98dBcHD3
70MHz：−102dBcHD2，−90dBcHD3
140兆赫：−104dBcHD2，−87dBcHD3
250MHz：−80dBcHD2，−94dBcHD3
250MHz中心处的IMD3为-94dBc
转换速率：9.8V/ns
2ns的快速稳定和3ns的过驱动恢复
单电源操作：3V至3.6V
断电控制
采用高速XFCB3-SiGe工艺制造
应用
差分ADC驱动器
单端到差分转换
RF/IF增益块
SAW滤波器接口
