ZSW2-272VHDR+反射式SPDT射频开关的简述及特征应用

2025/10/17 14:25:07

浏览次数: 1

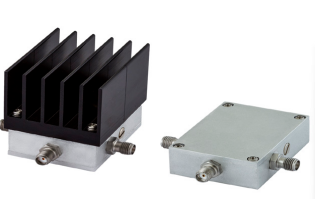

Mini-Circuits的ZSW2-272VHDR+是50Ω 高功率SPDT RF开关覆盖从30到2700MHz的宽频率范围、低插入损耗和非常高的线性。

ZSW2-272VHDR+在+2.3V至+3.6V的单电源电压下工作，采用单引脚控制。ZSW2-272VHDR+采用坚固的封装，既有带散热器（2.025英寸x 1.63英寸x 1.89英寸）的，也有不带散热器（2.0英寸x 1.5英寸x 0.6英寸）的。

特征

•高功率20W

•低损耗，0.35至1 GHz

•高线性，IP3+85dBm@850兆赫

应用

•实验室

•仪器仪表

•自动测试设备（ATE）

•基站

•防御
