74HC595D高速8位移位寄存器/锁存器的定义及引脚图

2025/10/20 14:02:26
浏览次数: 2

74HC595D是一款采用硅栅极C 2MOS技术制造的高速8位移位寄存器/锁存器。它实现了类似于等效LSTTL的高速操作，同时保持了CMOS的低功耗。

74HC595D包含一个8位静态移位寄存器，该寄存器为8位存储寄存器供电。

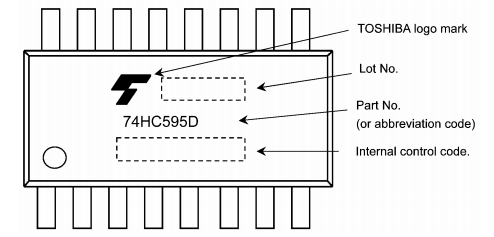

74HC595D高速8位移位寄存器/锁存器的定义及引脚图

换档操作在SCK输入正向转换时完成。输出寄存器在RCK输入的正向转换时加载移位寄存器的内容。由于RCK和SCK信号是独立的，因此在换档操作期间可以保持并联输出稳定。

而且，由于并行输出是3态的，因此可以直接连接到8位总线。该寄存器可用于串行到并行转换、数据接收器等。

所有输入都配备了防止静电放电或瞬态过电压的保护电路。

功能说明

8位移位寄存器/锁存器（3态）

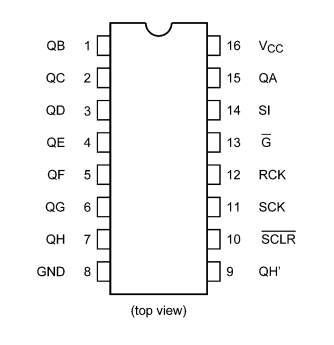

引脚图

74HC595D高速8位移位寄存器/锁存器的定义及引脚图

兆亿微波（北京）科技有限公司是一家专业电子元器件供应商，致力于为广大客户提供高质量、高性能的射频和微波芯片。作为一家专业的射频和微波器件的专业供应商，我们提供了广泛的产品线，包括功放器件、射频开关、滤波器、混频器、功分器、耦合器、衰减器等。如有产品型号的需求，可直接联系我们。
