MW7IC2020NT1射频功率放大器的简述及特征引脚配置说明

2025/10/20 14:43:13
浏览次数: 2

MW7IC2020NT1宽带集成电路采用片上匹配设计，可在1805至2170 MHz范围内使用。这种多级结构的额定工作电压为26至32伏，涵盖了所有典型的蜂窝基站调制格式。

MW7IC2020NT1射频功率放大器的简述及特征引脚配置说明

特征

•以串联等效大信号阻抗参数和共源S参数为特征

•片上匹配（50欧姆输入，直流阻断）

•具有启用/禁用功能的集成静态电流温度补偿

•集成ESD保护

•符合RoHS标准

•磁带和卷轴。T1后缀=1000个单位，16毫米磁带宽度，13英寸卷轴。

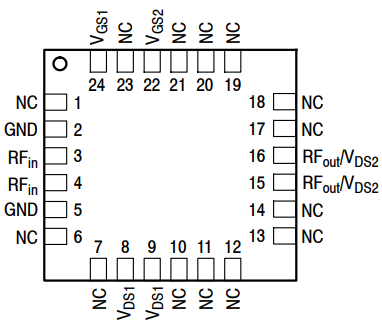

引脚配置

MW7IC2020NT1射频功率放大器的简述及特征引脚配置说明

兆亿微波（北京）科技有限公司是一家专业电子元器件供应商，致力于为广大客户提供高质量、高性能的射频和微波芯片。作为一家专业的射频和微波器件的专业供应商，我们提供了广泛的产品线，包括功放器件、射频开关、滤波器、混频器、功分器、耦合器、衰减器等。如有产品型号的需求，可直接联系我们。
