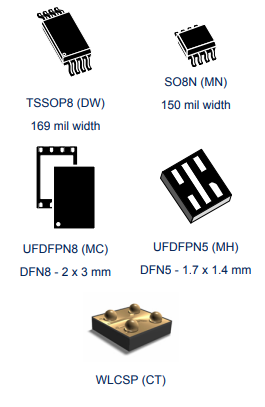

意法半导体M24C08-W 8 Kbit串行I2C总线EEPROM的定义及特征

2025/10/21 10:51:57

浏览次数: 2

M24C08是一个8Kbit I2C兼容EEPROM（电可擦除可编程存储器），组织为1K×8位。

M24C08-W可以在2.5V至5.5V的电源电压下访问，M24C08-R可以在1.8V至5.5v的电源电压上访问，而M24C08-F可以在1.7V至5.5伏的电源电压（在整个温度范围内）下访问，或者在某些限制条件下使用1.6V至5.5 V的扩展电源电压访问。

特征

•兼容以下I2C总线模式：

–400 kHz

–100 kHz

•存储器阵列：

–8Kbit（1K字节）EEPROM

–页面大小：16字节

•单电源电压：

–M24C08-W：2.5伏至5.5伏

–M24C08-R：1.8伏至5.5伏

–M24C08-F：

1.7伏至5.5伏

1.6 V至5.5 V（在温度限制下）

•写：

–5毫秒内写入字节

–在5毫秒内写入页面

•工作温度范围：

–从-40°C到+85°C

•随机和顺序读取模式

•整个内存阵列的写保护

•增强的ESD/闭锁保护

•超过400万个写入周期

•200多年的数据保留
