TLV743P低压差线性稳压器的定义、特征及应用分析

2025/10/22 9:27:01
浏览次数: 2

TLV743P 低压差线性稳压器 (LDO) 是一款超小型低静态电流 LDO，可提供 300mA 拉电流，具有良好的线路和负载瞬态性能。此器件提供了 1% 的典型精度。旨在使用 1µF 的小型输出电容器实现稳定运行。TLV743P 器件可在器件加电和使能期间提供折返电流控制。该功能对于电池供电型器件尤为重要。

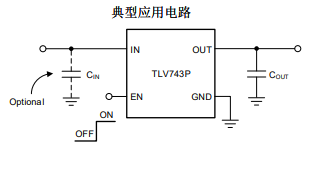

TLV743P低压差线性稳压器的定义、特征及应用分析

TLV743P 提供了有源下拉电路，用于在器件处于禁用状态时对输出负载进行快速放电。采用标准 DBV (SOT-23) 和 DQN (X2SON) 封装。

特征

• 输入电压范围：1.4V 至 5.5V

• 使用 1µF 陶瓷输出电容器实现稳定运行

• 折返过流保护

• 封装：

• SOT-23 (5)

• X2SON (4)

• 极低压差：125mV/300mA (3.3VOUT)

• 精度：1%（典型值）、1.4%（最大值）

• 低 IQ：34µA

• 可提供固定输出电压：1V 至 3.3V

• 高电源抑制比 (PSRR)：1kHz 频率时为 50dB

• 有源输出放电

应用

• 平板电脑

• 智能手机

• 笔记本和台式计算机

• 便携式工业和消费类产品

• 无线局域网 (WLAN) 和其他 PC 附加卡

• 摄像机模块
