LTC2381-16低噪声、低功率模数转换器的定义及特征分析

2025/10/22 9:37:14
浏览次数: 0

LTC®2381-16是一款低噪声、低功率、高速16位逐次逼近型寄存器(SAR)模数转换器ADC。LTC2381-16采用单2.5V工作电源，具有一个±2.5V的全差分输入范围。LTC2381-16仅消耗3.25mW功率，并实现了±2LSBINL(最大值)、无漏失码(在16位)和92dBSNR。

LTC2381-16具有一个支持1.8V、2.5V、3.3V和5V逻辑的高速SPI兼容型串行接口，同时还拥有一种菊链模式。250ksps的高吞吐速率和无周期延迟特性使LTC2381-16成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。

LTC2381-16低噪声、低功率模数转换器的定义及特征分析

LTC2381-16在转换操作之间自动断电，从而减低了随采样速率而调节的功耗。LTC2381-16采用一种专有的采样架构，该架构使得ADC能够在电流转换期间开始采集下一个样本。所产生的3.25μs扩展采集时间允许使用极低功率的ADC驱动器。

特征

•250ksps吞吐速率

•±2LSBINL(最大值)

•保证16位无漏失码

•低功率：3.25mW(在250ksps)、13μW(在1ksps)

•在fIN=20kHz，SNR为92dB(典型值)

•3.25μs的扩展采集时间允许使用较低功率的驱动器

•保证至125ºC的温度条件下运作

•2.5V电源

•全差分输入范围：±2.5V

•外部2.5V基准输入

•无流水线延迟，无周期延迟

•1.8V至5VI/O电压

•具菊链模式的SPI兼容型串行I/O

•内部转换时钟

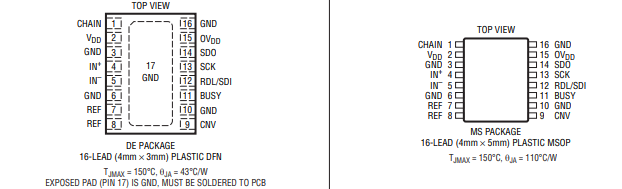

•16引脚MSOP封装和4mmx3mmDFN封装

应用

医学影像

高速数据采集

便携式或紧凑型仪器

工业过程控制

低功耗电池供电仪器

自动测试设备
