LTC2057低噪声运算放大器的定义、特征和应用分析

2025/10/22 9:55:36
浏览次数: 2

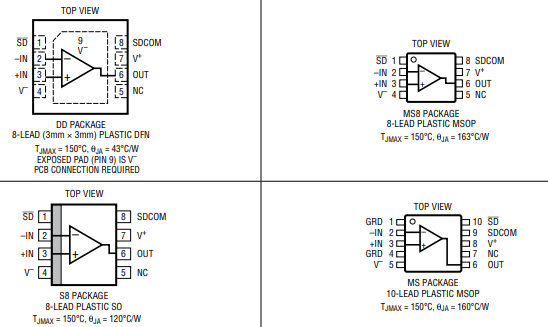

LTC2057 是一款高电压、低噪声、零漂移运算放大器,其可在 4.75V 至 36V 或4.75V 至 60V (对于 LTC2057HV) 的宽电源范围内提供精准的 DC 性能。失调电压和 1/f 噪声受到抑制,因而使得该放大器能实现 4μV 的最大失调电压和 200nVP-P (典型值) 的 DC 至 10Hz 输入噪声电压。LTC2057 的自校准电路可实现低失调电压温度漂移 (最大值为 0.015μV/ºC) 和零时间漂移。另外,此放大器还拥有 160dB 的卓越电源抑制比 (PSRR) 和 150dB (典型值) 的共模抑制比 (CMRR)。

LTC2057低噪声运算放大器的定义、特征和应用分析

LTC2057 提供了轨至轨输出摆幅和一个包括 V– 电源轨的输入共模范围 (V– – 0.1V 至 V+ – 1.5V)。除了低失调和低噪声之外,这款放大器还具有一个 1.5MHz (典型值) 的增益带宽乘积和 0.45V/μs (典型值) 的摆率。

宽的电源范围,再加上低噪声、低失调和卓越的 PSRR 和 CMRR 特性,使得 LTC2057 和 LTC2057HV 非常适合于高动态范围测试、测量和仪表系统。

特征

电源电压范围

4.75 V 至 36 V(LTC2057)

4.75 V 至 60 V(LTC2057HV)

输入失调电压:4 µV(最大值)

输入失调电压漂移:0.015 µV/°C(最大值,-40 °C 至 125 °C)

输入噪声电压

200 nV,DC 至 10 Hz(典型值)

11 nV/√Hz,1 kHz(典型值)

输入共模范围:V – 0.1 V 至 V – 1.5 V

轨到轨输出

单位增益稳定

增益带宽积:1.5 MHz(典型值)

压摆率:0.45 V/µs(典型值)

开环增益 A:150 dB(典型值)

电源抑制比 PSRR:160 dB(典型值)

共模抑制比 CMRR:150 dB(典型值)

关断模式

应用

高分辨率数据采集

基准缓冲

测试与测量

电子秤

热电偶放大器

应变计

低边电流检测

汽车监控与控制

在线留言询价
推荐阅读
  • 点击次数: 2
    2025-12-19
    印制电路板(PCB)布局对所有电源应用的性能影响巨大。IC 与外部世界之间能否实现良好的电气与热连接,往往决定整个系统的成败。务必认真对待、细致规划任何应用板的布局。裸露地焊盘封装底部的裸露地焊盘是 IC 唯一的地回路,若未与地平面形成高质量焊点,芯片将无法正常工作。RT 引脚、补偿网络、PWM 或 CTRL 分压器等模拟地,应单独(Kelvin)连接到该裸露焊盘。输入/输出电容及 LED 负载需另设“功率地”。如有可能,给 INTVCC 的旁路电容再单独设一地。地平面与热管理必须至少放置一层完整地平面,且不能被其他走线割裂,应呈连续、宽大的铜面。若器件通过过孔接地,尽量采用塞孔(filled via)。在裸露焊盘区域尽可能多地放置过孔,将其与地平面相连;具体数量以 PCB 厂工艺上限为准,切勿简单复制他人版图。功率路径除焊好裸露焊盘外,其余功率回路也需宽敞、低阻抗:Vin 与负载走线尽量宽、短。电流检测电阻尽量靠近 IC,ISP、ISN 两条 Sense 线必须并行走线,不允许分岔,以减小差模干扰。SW 节点铜面积最小化:输出电容与外部续流二极管紧靠 IC 放置,缩短“热环路”(hot loop)。若使用外部 PMOS 做负载断开,漏源极用宽铜,但栅极驱动线必须细而短,且功率路径上尽量避免过孔;若无法避免,应并行放置 10 个以上。EMI 抑制尽管 LT3950 内部已做 EMI 优化,但布局仍至关重要:减小 SW 节点面积可降低开关看到的寄生电容,从而削减电流尖峰。若“热环路”面积过大,EMI 性能将显著恶化;务必将输出电容与续流二极管紧贴 IC 的 SW 引脚放置。更多热环路设计细节请参考 ADI 应用笔记 AN136 与 AN139。如有型号采购及选型需求,可直接联系兆亿微波电子元件商城。
  • 点击次数: 1
    2025-12-19
    LT3950 是一款多拓扑 DC/DC 转换器,专门设计用于驱动高电流 LED。它包含 1.5A、60V DMOS 开关,并支持外部 PWM 调光 PMOS。LT3950 具有用于调光的内部 PWM 发生器,该发生器将模拟控制信号映射到用于定义 PWM 调光占空比的指数坐标系。使用指数坐标系定义占空比,可在大 LED 电流范围内保持调光分辨率。除了作为恒定电流源之外,LT3950 还提供输出电压调节。如果发生开路 LED 事件,可以用来防止损坏部件。可编程开关频率为提高效率或减小组件尺寸提供了设计灵活性。启用扩频频率调制,可降低 EMI。通过使用外部时钟驱动 SYNC/SPRD 引脚,也可以轻松地使开关频率同步。LED 电流可通过单个外部检测电阻进行编程,并可通过 CTRL 引脚上的模拟信号,将其从零调整至满量程。具备的特征• 可在升压、SEPIC、降压以及升降压模式下工作• 128:1 内部指数刻度 PWM 调光• 宽输入电压范围 (3V 至 60V)• 1.5A、60V 内部开关• 20000:1 100Hz 外部 PWM 调光• ±2% LED 电流和输出电压调节• 用于 PWM 调光的 PMOS 开关驱动器• LED 短路/断路保护和指示应用• 显示器背光照明• 汽车和航空电子设备照明如有型号采购及选型需求,可直接联系兆亿微波电子元件商城。
  • 点击次数: 1
    2025-12-19
    脉冲宽度调制(PWM)调光PWM 可实现 LED 负载的高动态范围调光。采用 PWM 调光时,用一组占空比与目标 LED 电流成比例的脉冲序列来控制负载。在“ON”期间,芯片正常工作;在“OFF”期间,芯片停止开关。停止开关时,补偿节点呈高阻态,以最小化补偿电容电压的变化,从而缩短下一个“ON”到来时的瞬态建立时间。此外,LT8356-1 还提供可选的负载断开功能。断开负载可显著加快关断速度,因为输出电容不再向负载续流;重新“ON”时瞬态建立也更短,输出电容状态受负载影响更小。若要使用外部负载断开,可把一颗 PMOS 与负载串联:PMOS 源极接 ISN 节点,漏极接 LED 负载,栅极接 PWMTG 引脚。PWMTG 电压将在 VISP 与 VISP–8.5 V(典型值)之间切换,以关断或导通该 PMOS。该配置适用于所有支持的功率级拓扑。PWM 引脚支持两种调光模式:外部 PWM:由微处理器等外部器件产生数字信号驱动 PWM 引脚。信号为高时芯片运行,为低时芯片停机,若用了外部 PMOS 则同时断开负载。PWM 接 INTVCC 或 VREF 可进入连续运行;接地则保持空闲。外部 PWM 可支持 500 ns 的“ON”脉宽,在 100 Hz 下实现 20 000:1 的动态范围。为让 1 µs、0.5 A 的窄脉冲仍能快速开启并保证精度,需优化走线,尽量缩短到 LED 的电缆以减小寄生电感。注意:LT8356-1 虽支持亚微秒级“ON”时间,但不支持 0.3 µs 的极短“OFF”时间,因此应避免 CTRL、IADJ 及 PWM 引脚上出现负向毛刺。内部 PWM:PWM 引脚上的模拟电压决定 PWMTG 信号的占空比。内部 PWM 调光电压范围为 0.5 V–1.5 V。内部发生器把该电压转换成 7 位数字量,ADC 采用线性刻度,每码约 7.8 ...
  • 点击次数: 1
    2025-12-19
    LT8356-1是一款DC/DC控制器,专为驱动大电流LED而设计。固定频率、电流模式架构可在宽电源和输出电压范围内稳定工作。电压反馈引脚充当多个LED保护功能的输入,使得转换器可以作为恒压源运行。LT8356-1可以实现升压、升压至电池、降压模式、SEPIC和反激式LED驱动器。LT8356-1在负载的高端或低端检测输出电流。CTRL和IADJ输入的乘积提供了输出电流的模拟编程。PWM输入和PWMTG高端PMOS驱动器提供基于时间的精确LED调光能力。由外部数字信号驱动时,PWM输入在100Hz时提供高达20000:1的LED调光比。由恒定电压驱动时,PWM输入从128个内部生成的精确指数间隔的调光比中选择一个,范围从0.78% 到100%。具备的特征• 128:1 内部指数 PWM 调光• 两引脚乘法模拟调光• 内部展频 (SSFM)• 20000:1 100Hz 外部 PWM 调光• 轨至轨 LED 电流检测:0V 至 120V• ±2% LED 电流调节• ±2% 输出电压调节• LED 短路/断路保护和指示• 宽输入电压范围 (5V 至 100V)应用• 高电压LED应用• 汽车前照灯/行车灯• 精确限流稳压器如有型号采购及选型需求,可直接联系兆亿微波电子元器件商城。
  • 点击次数: 1
    2025-12-19
    MAX25503是一款4 x 24通道模块化矩阵驱动器。集成电流输出每个可以吸收高达65mA的LED电流。源极驱动引脚在多路复用的基础上向矩阵的列提供电流。设备电源来自外部3.3V或5V电源,而LED电流吸收器输出可以在高达14V的电压下工作。提供反馈输出引脚(FB)来控制外部DC-DC转换器,从而可以优化电压余量并降低整体系统功耗。由于其使用SPI接口的可编程性,该设备非常灵活。可编程参数包括LED电流、单个PWM设置和多路复用比。高速接口最多可控制16台设备。MAX25503提供TQFN和TSSOP封装,工作温度范围为-40°C至+125°C。具备特征•灵活的配置•可编程多路复用比在4:1和1:1之间•集成列驱动器•可编程抖动,提高分辨率•可选的单个可编程延迟•每个输出上可选的伪随机扩频•24排司机•峰值输出电流高达65mA•用于最大调光比的非常窄的最小电流脉冲•可选消除重影常见的应用•中央信息显示器•仪表盘•室内照明•车外后照明
