LTC3490 LED 驱动器芯片的简述及特征应用分析

2025/10/22 10:10:31
浏览次数: 2

LTC3490 为 1W LED 应用提供了一种恒定电流驱动。它是一款高效升压型转换器，采用单节或两节 NiMH 或碱性电池作为工作电源，可产生 350mA 的恒定电流，并符合高达 4V 的电压规格。它包含一个 100mΩ NFET 开关和一个 130mΩ PFET 同步整流器。在内部将固定开关频率设定为 1.3MHz。

 如果输出负载断接，则 LTC3490 将输出电压限制为 4.7V。它还具有一种模拟调光能力，可按照与 CTRL/SHDN 引脚电压成比例的方式来减小驱动电流。当电池电压降至每节 1V 以下时，将传送一个低电池电量逻辑输出信号。当电池电压降至每节 0.85V 以下时，欠压闭锁电路将关断 LTC3490。对反馈环路实施内部补偿，旨在较大限度地减少组件数目。

LTC3490 LED 驱动器芯片的简述及特征应用分析

特征

350mA恒流输出

2.8V至4V输出合规性

1- 或2芯镍氢或碱性输入

同步整流：效率高达90%

固定频率操作：1.3MHz

低静态电流：<1mA

极低关断电流：<50µA

开放式LED输出限制为4.7V

VIN范围：1V至3.2V

调光控制

保护电池的欠压锁定

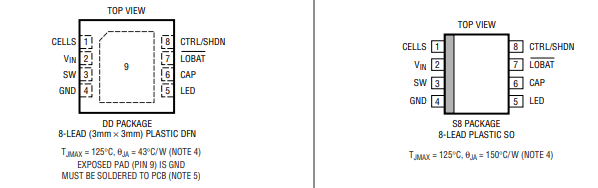

薄型（0.75mm）3mm×3mm热增强8引脚DD和S8封装

应用

便携式照明

可充电手电筒
