LT8471双通道 PWM DC/DC 转换器的定义、特征及应用引脚图

2025/10/23 10:50:14
浏览次数: 5

定义

LT8471 是一款双通道 PWM DC/DC 转换器，其包含两个内部 2A、50V 开关和一个额外的 500mA 开关以简化降压和负输出转换。每个 2A 通道可独立地配置为一个降压、升压、SEPIC、反激式或负输出转换器。LT8471 能够采用单个输入电压轨产生正输出和负输出，因而非常适合于许多局部电源设计。

LT8471 具有一个可调振荡器，该振荡器由一个布设在 RT 引脚和地之间的电阻器来设定。此外，LT8471 还可同步至一个外部时钟。该器件的自由运行或同步开关频率范围可设定在 100kHz 至 2MHz 之间。该器件集成了诸如频率折返、软起动和电源良好等其他特性。LT8471 采用 20 引脚 TSSOP 封装和 28 引脚 (4mm x 5mm) QFN 封装。

特征

• 两个 2A 和一个 500mA、50V 内部电源开关通道

• 2A 主通道可以是降压、升压、SEPIC、ZETA、反激式或负输出 DC/DC 转换器

• 500mA Skyhook 通道可高效地产生提升的输入电压

• 宽输入电压范围：2.6V 至 50V

• UVLO 和 OVLO 可在 OV/UV 引脚上进行设置

• 软起动可针对每个通道进行编程

• 固定频率 PWM (由 RT 引脚设定或同步至外部时钟)

• 反相开关操作可降低输入纹波

• 20 引脚 TSSOP 封装和 28 引脚 QFN 封装

应用

信号链双轨电源。

降压/降压、降压/升压、升压/升压、增压/逆变、逆变/逆变、降压/逆变

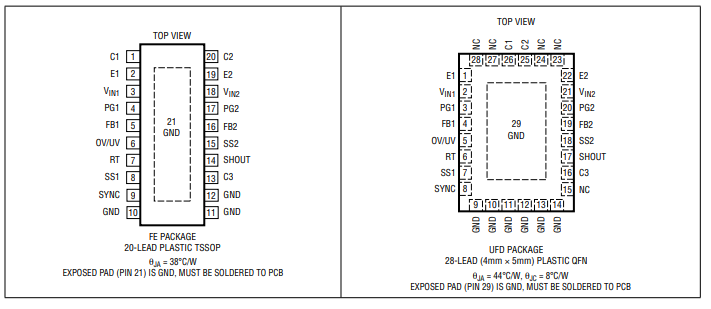

引脚配置图

LT8471双通道 PWM DC/DC 转换器的定义、特征及应用引脚图
