TMC2160A-TA大功率步进电机驱动器IC​的定义、功能和优点

2025/10/23 11:07:04
浏览次数: 4

定义

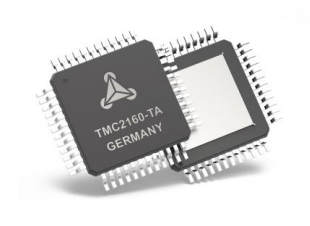

TMC2160A-TA大功率步进电机驱动器IC的定义、功能和优点

TMC2160是一款具有SPI接口的大功率步进电机驱动器IC。步进电机驱动器，具有简单的Step/Dir接口。

使用外部晶体管，可以实现高动态、高扭矩的驱动。基于Trinamic先进的SpreadCycle和StealthChop斩波器，该驱动器可确保绝对无噪音的操作，同时具有最高的效率和最佳的电机扭矩。高集成度、高能效和小尺寸使小型化和可扩展的系统成为经济高效的解决方案。

完全兼容的TMC5160提供了一个额外的运动控制器，使步进电机控制更加容易。

功能和优点

线圈电流高达20A的2相步进电机（外部MOSFET）

带有微步插值MicroPlyer™的步进/方向接口

电压范围8…60V DC

SPI接口

最高分辨率每完整步256微步

StealthChop2™实现安静操作和平稳运动

中频谐振的谐振阻尼

SpreadCycle™高动态电机控制斩波器

DcStep™负载相关速度控制

StallGuard2™高精度无传感器电机负载检测

CoolStep™电流控制，节能高达75%

被动制动和空转模式

全面保护和诊断

紧凑型尺寸7x7mm²（机身）TQFP48包装

常见应用

机器人与工业驱动

纺织品、缝纫机

包装机

工厂和实验室自动化

高速3D打印机

液体处理

医学的

办公自动化

中国中央电视台

ATM、现金回收机

泵和阀门
