AD9284模数转换器(ADC)的定义、特征及应用引脚图

2025/10/23 11:14:08

浏览次数: 5

定义

AD9284是一款双通道8位单芯片采样模数转换器(ADC)，支持同步工作模式，专门针对低成本、低功耗和易用性进行了优化。各ADC的转换速率高达250 MSPS，动态性能卓越。

该ADC要求采用1.8 V单电源供电及编码时钟信号，以便充分发挥其工作性能。许多应用都无需外部基准源器件。数字输出兼容LVDS。

AD9284采用48引脚无铅LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

特征

单路1.8V电源操作

信噪比：在250 MSPS下，200 MHz输入时为49.3 dBFS

SFDR:200 MHz输入和250 MSPS时为65 dBc

低功耗：250 MSPS时为314 mW

片上参考和跟踪保持

每个通道的1.2 V p-p模拟输入范围

500 MHz带宽的差分输入

LVDS兼容数字输出

DNL:±0.2磅/秒

串行端口控制选项

偏移二进制、格雷码或二进制补码数据格式

可选时钟占空比稳定器

内置可选择的数字测试模式生成

引脚可编程断电功能

提供48导联LFCSP

应用

通信

分集无线电系统

I/Q解调系统

电池供电仪器

手持式示波器

低成本数字示波器

OTS：光纤视频

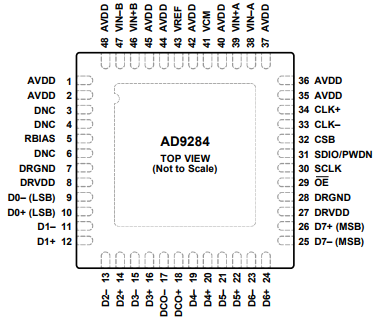

引脚配置图
