电源芯片如何选型?电源芯片型号怎么看?

2021/5/21 9:54:09
浏览次数: 17

在电路设计时,常用的电源器件无外乎两种, DC/DC 和 LDO 。


1、LDO 是一种低压差线性稳压器,或者叫低压降器件,说明它一般用于需要降压的场合,具有成本低,噪音低,静态电流小等优点。它需要的外接元件也很少,通常只需要一两个旁路电容。


LDO 线性稳压器的性能之所以能够达到这个水平,主要原因在于其中的调整管是用 P 沟道 MOSFET 。 P 沟道 MOSFET 是电压驱动的,不需要电流,所以大大降低了器件本身消耗的电流。另外, P 沟道 MOSFET 上的电压降大致等于输出电流与导通电阻的乘积。由于 MOSFET 的导通电阻很小,因而它上面的电压降非常低。


2、DC/DC 的意思是直流变(到)直流(不同直流电源值的转换),只要符合这个定义都可以叫 DC/DC 转换器,包括 LDO 。但是一般的说法是把直流变(到)直流由开关方式实现的器件叫DC/DC 。

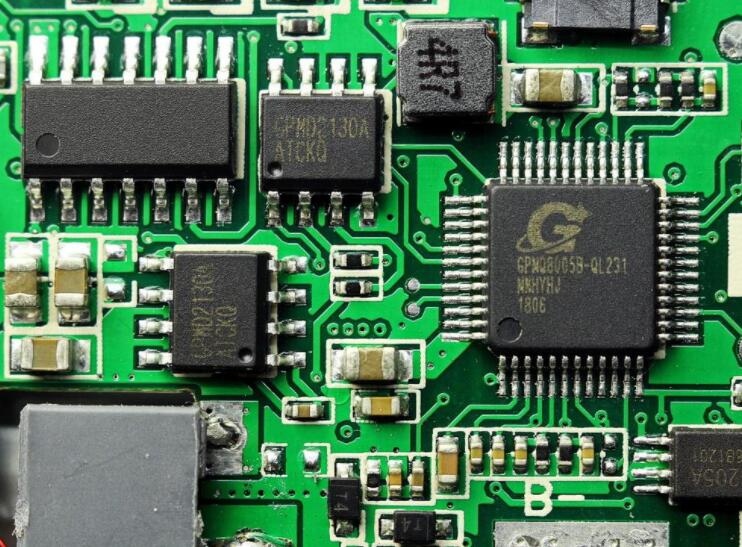

电源芯片如何选型?电源芯片型号怎么看?


DC/DC 包括升压、降压、升 / 降压和反相等电路。 DC/DC 转换器的优点是效率高、可以输出大电流、静态电流小。随着集成度的提高,许多新型 DC/DC 转换器仅需要几只外接电感器和滤波电容器。但是,这类电源控制器的输出脉动和开关噪音较大、成本相对较高。


电源芯片如何选型


如果输入电压和输出电压很接近,最好是选用 LDO 稳压器,可达到很高的效率,最重要的是成本低。有同行牛人作的总结了适用 LDO 的应用场合:


比如需要高要求的电源噪声抑制和纹波抑制的产品,


比如 PCB 板面积小,如手机等手持电子产品,


比如电路电源不允许使用电感器,如手机等产品,


比如电源需要具有瞬时校准和输出状态自检功能,


比如要求稳压器低压降,自身功耗低的产品,


比如要求线路成本低和方案简单的产品。


如果输入电压和输出电压相差较大,或者压降较大,就要考虑用开关型的 DC/DC 了,因为 LDO 的输入电流基本上是等于输出电流的,如果压降太大,耗在 LDO 上能量太大,效率不高,所以DC/DC 很合适。 DC/DC 虽然效率高,可以输出大电流,但同时输出干扰较大,体积也相对较大,成本稍高。


总结下,升压时 一定要选 DC/DC ,而降压,是选择 DC/DC 还是 LDO ,要在成本,效率,噪声和性能上比较再做分析。


购买电源芯片,除了需要选择合适类型品牌之外,还要根据实际功能需求以及应用用途领域挑选合适类型电源芯片型号。由于现在电源芯片品牌种类型号特别多,很多人在购买时通常比较混乱,不知该如何针对性挑选,甚至根本就不知道电源芯片型号怎么看,小编建议大家了解下面这些内容,就可在选择时有更好优势。


电源芯片选型要点


1、了解电源芯片型号特点


想要看电源芯片型号其实很简单,只要了解不同品牌类型,电源芯片特点,尤其是了解这个型号电源芯片的具体特征,这样就能通过一些特征判断电源芯片型号,在选择购买时就能有更针对性的标准。


2、通过包装说明书进行判断


如果你不知道购买回来的电源芯片具体是什么型号,通过电源芯片没办法确定,具体型号就可直接通过包装或者说明书等各种材料来进行判断,或者直接咨询商家就能知道自己购买的电源芯片型号到底是什么类型,然后就能确定这个型号的电源芯片具体使用功能以及应用用途范围,确定是否符合自己的应用需求。
