VNA-28B+高动态范围的宽带放大器的定义特征及应用

2025/10/24 10:13:52

浏览次数: 3

定义

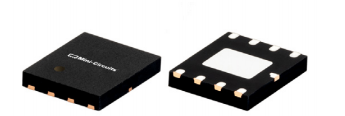

VNA-28B+是Mini-Circuits一款提供高动态范围的宽带放大器。它采用8引脚5X6 mm MCLP封装，封装面积与SOIC-8引脚封装兼容。VNA-28B+采用PHEMT技术制造。它在RF-in和RF-OUT端口内置了直流块，并配有单独的直流焊盘，无需偏置三通。

特征

•2.8V和5V操作

•无需外部偏置电路

•射频输入和输出端的内部直流阻断

•高指向性，典型值为16-23dB。

•宽带，0.5至2.5 GHz

•低噪声系数，典型值为3.0 dB。

•输出功率，典型值高达+11.4 dBm。1.5 GHz

•VNA-28A+的潜在替代品，见（AN-60-089）

•成本低

应用

•缓冲放大器

•蜂窝

•PCN
