SN74AHC595并行输出移位寄存器的特征及应用分析

2025/10/24 10:18:41
浏览次数: 3

TI（德州仪器）SN74AHC595设备包含一个8位串行输入、并行输出移位寄存器，该寄存器为8位D型存储寄存器供电。存储寄存器具有并行的3态输出。为移位寄存器和存储寄存器提供单独的时钟。移位寄存器有一个直接覆盖清除（SRCLR）输入、一个串行（SER）输入和一个用于级联的串行输出。当输出启用（OE）输入为高时，除QH′外的所有输出都处于高阻抗状态。

特征

工作范围：2V至5.5V Vcc

8位串行输入、并行输出移位

根据JESD 78 II级标准，闭锁性能超过100毫安

ESD保护超过JESD 22

-2000-V人体模型（A114-A）

-200-V机器型号（A115-A）

-1000V充电设备型号（C101）

应用

网络交换机

电力基础设施

LED显示器

服务器

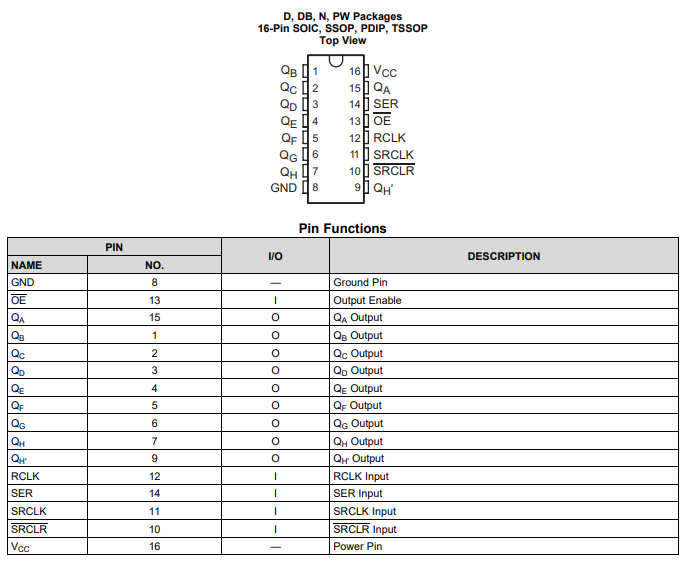

SN74AHC595并行输出移位寄存器的特征及应用分析
