PE43610 RF数字步进衰减器的定义、特征及应用说明

2025/10/24 10:22:36
浏览次数: 4

定义：

PE43610是pSemi一款50Ω、HaRP™技术增强型6位RF数字步进衰减器（DSA），支持9 kHz至13 GHz的宽频率范围。PE43610具有故障安全衰减状态转换功能，支持1.8V控制电压和可选的VSS_EXT旁路模式，以提高杂散性能，使该设备成为测试和测量、点对点通信系统和甚小孔径终端（VSAT）的理想选择。

PE43610提供了一个集成的数字控制接口，支持衰减的串行可寻址和并行编程。PE43610的衰减范围为31.5 dB，步长为0.5 dB和1 dB。它能够在13 GHz内保持0.5 dB和1 dB的单调性。此外，如果射频端口上存在0 VDC，则不需要外部隔直电容器。

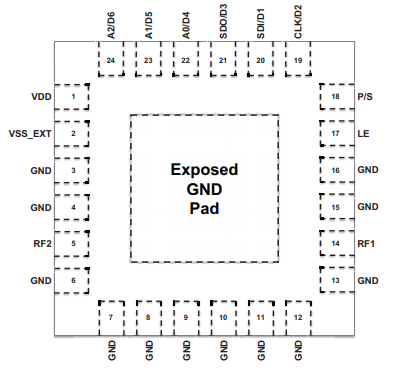

PE43610 RF数字步进衰减器的定义、特征及应用说明

特征

•支持9 kHz至13 GHz的宽带

•Glitch安全衰减状态转换

•灵活的衰减步长为0.5 dB和1 dB，最高可达31.5 dB

•+105°C工作温度

•具有串行寻址能力的并行和串行编程接口

•1 kV的高HBM ESD

•封装：24引脚4×4mm LGA

应用

•测试和测量（T&M）

•点对点通信系统

•甚小口径终端（VSAT）
