德州仪器OPA690运算放大器的定义、特征及应用分析

2025/10/27 9:39:38
浏览次数: 9

定义

OPA690器件在单位增益稳定、电压反馈运算放大器方面迈出了重要一步。一种新的内部架构提供了以前仅在宽带电流反馈运算放大器中发现的转换速率和全功率带宽。新的输出级架构以最小的净空要求提供高电流。这些因素结合在一起，实现了单电源运行。使用单个5V电源，OPA690可以提供1V到4V的输出摆动，驱动电流超过150mA，带宽为150MHz。这种功能组合使OPA690成为理想的RGB线路驱动器或单电源模数转换器（ADC）输入驱动器。

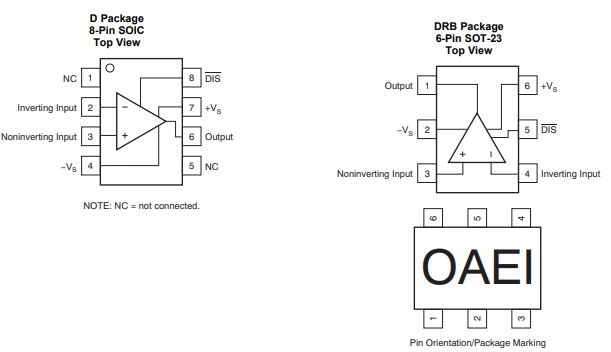

德州仪器OPA690运算放大器的定义、特征及应用分析

OPA690的5.5mA低电源电流在25°C时精确调整。这种微调以及低温漂移使最大电源电流低于竞争产品。使用可选的禁用控制引脚可以进一步降低系统功率。保持此禁用引脚打开或保持高电平，OPA690正常工作。如果拉低，OPA690电源电流降至100µA以下，同时输出进入高阻抗状态。此功能可用于节能。

特征

•灵活的供应范围：

-5V至12V单电源

–±2.5V至±5V双电源

•单位增益稳定：500 MHz（G=1）

•高输出电流：190mA

•输出电压摆动：±4 V

•高转换速率：1800 V/µs

•低电源电流：5.5mA

•低禁用电流：100µA

•宽带5V操作：220 MHz（G=2）

应用

•视频线路驱动器

•xDSL线路驱动器和接收器

•高速成像通道

•ADC缓冲器

•便携式仪器

•跨阻抗放大器

•有源滤波器
