ADI(亚德诺)LT1933开关稳压器的定义特征及应用说明

2025/10/28 9:58:50
浏览次数: 2

ADI(亚德诺)LT1933开关稳压器的定义特征及应用说明

定义

LT1933 是一款电流模式 PWM 降压型 DC/DC 转换器，具有一个内部 0.75A 电源开关，采用纤巧型 6 引脚 SOT-23 封装。3.6V 至 36V 的宽输入范围使得 LT1933 适合于对来自各种电源 (包括未调整的墙上适配器、24V 工业电源和汽车电池) 的功率进行调节。其高工作频率允许使用纤巧型、低成本的电感器和陶瓷电容器，因而产生了低且可预知的输出纹波。 逐周期电流限制提供了针对短路输出的保护，而软起动功能则消除了启动期间的输入浪涌电流。低电流 (<2μA) 停机模式提供了输出断接，从而在电池供电型应用中实现了简单的电源管理。

特征

宽输入范围：3.6V至36V

从16V到36V输入，600mA时为5V

从12V到36V输入，600mA时为3.3V

从6.3V到36V输入，500mA时为5V

3.3V，500mA，4.5V至36V输入

固定频率500kHz运行

使用微型电容器和电感器

软启动

内部补偿

低关断电流：<2μA

输出可调至1.25V

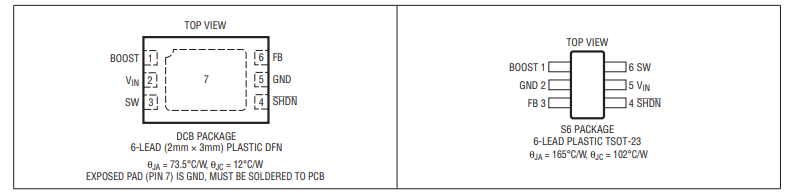

薄型（1mm）SOT-23（ThinSOT™）和（2mm×3mm×0.75mm）6引脚DFN封装

应用

汽车电池法规

工业控制用品

壁式变压器调节

分布式供应监管

电池供电设备
