定义
LM61460 是一款高性能直流/直流同步降压转换器。该器件具有集成式高侧和低侧 MOSFET，能够在 3.0V 至 36V 的宽输入电压范围内提供高达 6A 的输出电流；可耐受 42V 电压，简化了输入涌流保护设计。LM61460 可对压降进行软恢复，因此无需对输出进行过冲。

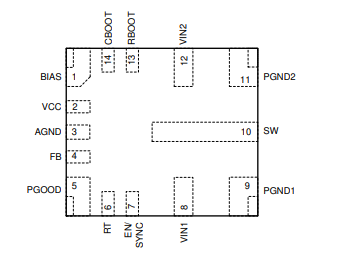

LM61460 专门设计用于降低 EMI。该器件具有可调节 SW 节点上升时间和低 EMI，并采用具有低开关节点振铃和易于使用、优化型引脚排列的 VQFN-HR 封装。开关频率可在 200kHz 至 2.2MHz 范围内设置或同步，从而避开噪声敏感频段。另外，可以选择频率，从而在低工作频率下提高效率，或在高工作频率下缩小解决方案尺寸。
自动模式可在轻负载运行时进行频率折返，实现仅 7µA（典型值）的空载电流消耗和高轻负载效率。PWM 和 PFM 模式之间无缝转换，以及极低的 MOSFET 导通电阻和外部偏置输入，均确保在整个负载范围内实现卓越的效率。
特征
• 提供功能安全
– 有助于进行功能安全系统设计的文档
• 针对超低 EMI 要求进行了优化
– HotRod™ 封装和并行输入路径可以尽可能减少
开关节点振铃
– 可调节 SW 节点上升时间
• 专为可靠耐用的应用而设计
– 支持 42V 的瞬态电压
– ±1% 的总输出稳压精度
– VOUT 可在 1V 至 95% 的 VIN 范围内调节
– 在 4A 负载下具有 0.4V 压降（典型值）
– 保护特性：热关断、输入欠压锁定、逐周期电流
限制和断续短路保护
• 可在所有负载下进行高效电源转换
– 在 13.5VIN、3.3VOUT 下具有 7µA 的无负载电流
– 在 1mA、13.5VIN、5VOUT 下 PFM 效率为 83%
– 低 MOSFET 导通电阻
• RDS_ON_HS = 41mΩ（典型值）
• RDS_ON_LS = 21mΩ（典型值）
– 具有用于提升效率的外部偏置选项
• 适用于可扩展电源
– 与以下器件引脚兼容：
• LM61440-Q1（36V、4A、可调节 fSW）
• LM61440（36V、4A、可调节 fSW）
• LMQ61460（36V、6A、内部电容）
应用
• USB Type-C
• 工业机器人：CPU 电路板
• 工业 PC：单板计算机
• 测试和测量仪表
