安森美EMI2121滤波器芯片的定义、特征及应用说明

2025/10/28 10:44:33

浏览次数: 2

定义

EMI2121是一款集成共模滤波器，为USB2.0等高速串行数字接口提供ESD保护和EMI滤波。EMI2121为一个差分数据线对提供EMI滤波，为一个数据对加上USB2.0 Vbus或USB ID引脚等电源输入提供ESD保护。它采用符合RoHS标准的小型WDFN8封装。

特征

•具有ESD保护的高度集成共模滤波器（CMF）为使用高速串行数据线的系统提供保护和EMI降低，与分立解决方案相比，可以节省成本和空间

•大差模带宽，截止频率>2 GHz

•高共模阻带衰减：700 MHz时>25 dB，800 MHz时>30 dB

•提供符合IEC61000−4−2 4级±12 kV接触放电的ESD保护

•低通道输入电容提供卓越的阻抗匹配性能

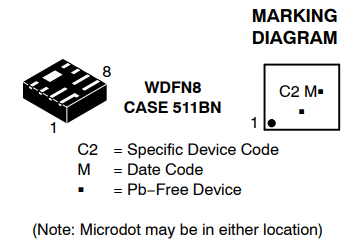

•采用WDFN8 2.0 mm长x 2.2 mm宽x 0.75 mm高的低剖面封装，占用空间小，无铅封装

•SZ前缀，适用于需要独特现场和控制变更要求的汽车和其他应用；AEC-Q101合格且具备PPAP能力

应用

•移动电话、数码相机和汽车接口中的USB2.0和其他高速差分数据线

•MIPI D−PHY
