德州仪器TPS60151电压转换器的定义特征及应用说明

2025/10/28 10:51:20

浏览次数: 4

定义

TPS60151 是一款开关电容电压转换器，能够从非稳定输入电压中产出稳定、低噪声、低波纹的 5V 输出电压。在 VIN 大于 5V 时仍然可以维持 5V 稳压。

5V 输出可以提供最低 140mA 的电流。

TPS60151 具有内置电流限制和输出反向电流保护，是 HDMI、USB OTG 和其他电池供电应用的理想选择。

在典型情况下，当负载电流低于 8mA 时，TPS60151 会在跳跃模式下运行。在跳跃运行模式下，静态电流降到 90µA。

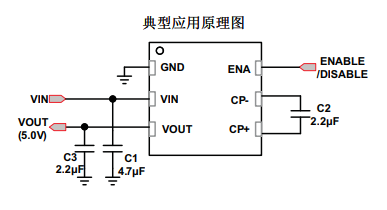

只有 3 个外部电容器需要生成输出电压，由此节省了 PCB 空间。

在上电和电源瞬态期间，浪涌电流受到软启动功能的限制。

TPS60151 在自然通风环境下的额定运行温度范围为 –40°C 至 85°C。该器件采用小尺寸 2mm × 2mm 6 引脚 SON 封装 (QFN)。

特征

• 输入电压范围：2.7V 至 5.5V

• 5V 固定输出电压

• 最大输出电流：140mA

• 1.5MHz 开关频率

• 在无负载情况下具有典型值 90µA 的静态电流（跳跃模式）

• 输出反向电流保护

• X2 电荷泵

• 硬件启用和禁用功能

• 内置软启动

• 内置欠压锁定保护

• 热保护和过流保护

• 2mm × 2mm 6 引脚 SON 封装，高度为 0.8mm

应用

• USB On the Go (OTG)

• HDMI

• 便携式通信器件

• PCMCIA 卡

• 手机、智能电话

• 手持式仪表
