RF1602单极双掷（SPDT）开关的定义、特征及应用分析

2025/10/29 10:17:07
浏览次数: 2

RF1602单极双掷（SPDT）开关的定义、特征及应用分析

定义

Qorvo的RF1602是一种单极双掷（SPDT）开关，专为需要极低插入损耗和高功率处理能力以及最小直流功耗的开关应用而设计。RF1602所实现的出色线性性能使其成为SV-LTE、WCDMA和CDMA应用的理想选择。RF1602在RF端口之间提供了非常高的隔离，在发射和接收路径之间提供了更大的分离。RF1602采用非常紧凑的2mm x 2mm x 0.55mm 12引脚QFN封装。

特征

•低频至3.5GHz操作

•典型低插入损耗。1GHz时为0.3dB

•典型的极高隔离度。1GHz时为42dB

•高线性，IIP2型。129dBm

•直接连接到VBATT

•兼容低压逻辑（VHIGH最小值=1.3V）

•除非外部施加直流电，否则射频路径上不需要外部直流阻断电容器

•所有端口的2kV HBM额定值

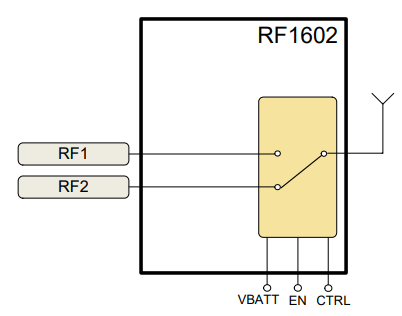

RF1602单极双掷（SPDT）开关的定义、特征及应用分析

应用

SV-LTE、WCDMA、GSM

后PA切换

通用开关应用
