SKY66294-11功率放大器芯片的定义、特征及应用分析

2025/10/29 10:53:58

浏览次数: 4

定义

SKY66294-11是一款具有高增益和线性度的高效全输入/输出匹配功率放大器（PA）。紧凑型5 x 5 mm PA专为2000至2300 MHz工作的FDD和TDD 2G/3G/4G LTE小蜂窝基站而设计。集成有源偏置电路，以补偿PA性能过热、电压和工艺变化。

SKY66294-11是支持所有3GPP频段的高效、引脚到引脚兼容的PA系列的一部分。

特征

•高效率：PAE=37.3%@+28 dBm

•高线性度：+28 dBm，ACLR<-50 dBc，带预失真（20 MHz LTE，8.5 dB标准杆数信号）

•高增益：35.5 dB

•出色的输入和输出回波损耗：高达50Ω系统

•集成有源偏置：温度范围内的性能补偿

•集成启用开/关功能：PAEN=1.7至2.5 V

•单电源电压：5.0 V

•支持所有3GPP频段的针对针兼容PA系列

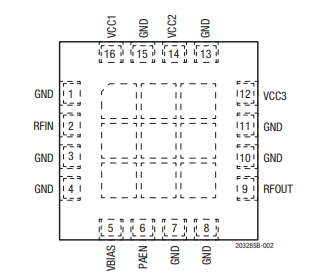

•紧凑型（16针，5 x 5 x 1.3 mm）封装（MSL3，260°C，符合JEDEC J-STD-020）

应用

FDD和TDD 2G/3G/4G LTE系统

3GPP频带1、4、10和23小蜂窝基站

用于微基站和宏基站的驱动放大器

有源天线阵列和大规模MIMO
