PFD功能
HMC3716LP4E的相位频率检测器功能是比较两个输入信号的上升沿（REF/VCO）。然后，根据哪个输入信号的频率更高，该信息用于对ND和NU输出进行脉冲。
在正常操作下，当VCO频率大于REF频率时，ND引脚将处于活动状态；NU将保持不变。相反，当VCO频率低于REF频率时，NU将处于活动状态，ND将保持恒定。在这里，术语“活动”意味着输出将在平均3-5V之间变化，术语“保持恒定”表示输出将保持在约5V。
逆变功能
INV引脚有效地交换了REF和VCO输入信号，从而交换了NU和ND引脚响应。如果环路滤波器运算放大器输入被交换，这具有容易纠正布局问题的优点。
此引脚上的逻辑“低”将配置设备正常运行，逻辑“高”将导致输入信号交换。评估板有一个10kQ的电阻上拉电阻，电压为5V。必须安装一根跳线，将INV引脚连接到地，才能正常工作。
锁定检测功能
LD引脚是一个集电极开路的脉冲输出晶体管。它需要一个外部1k上拉电阻到Vcc（5V），以及一个简单的RC滤波器。
由于引脚在REF和VCO输入信号的每个过零点都会产生非常窄的脉冲，因此需要滤波来产生可用于驱动LED或系统输入逻辑的平均电压。当设备“锁定”时，该晶体管将有效地“关闭”，滤波后的输出电压将为“HlGH”。

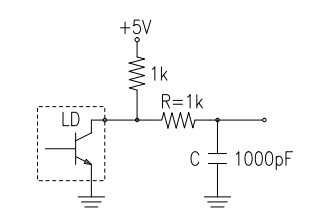

下面是一个用于锁定检测引脚的RC滤波器的示例。电阻器“R”的值应大于100Q，以限制输出晶体管“ON”时任何浪涌电流的流动。应选择电容器“C”的值，使滤波器截止频率远低于REF频率，但不要过大（缓慢），以免抑制锁定状态的检测。
典型环路滤波器
需要差分运算放大器环路滤波器，以便将ND和NU脉冲积分为可用的调谐电压，以驱动PLL中的振荡器。可以使用各种仿真工具来执行环路滤波器合成。下面是一个使用列出的环路带宽等PLL参数生成的三阶滤波器的示例。
